高性能電子連接器，頻率高達18GHz，低反射;

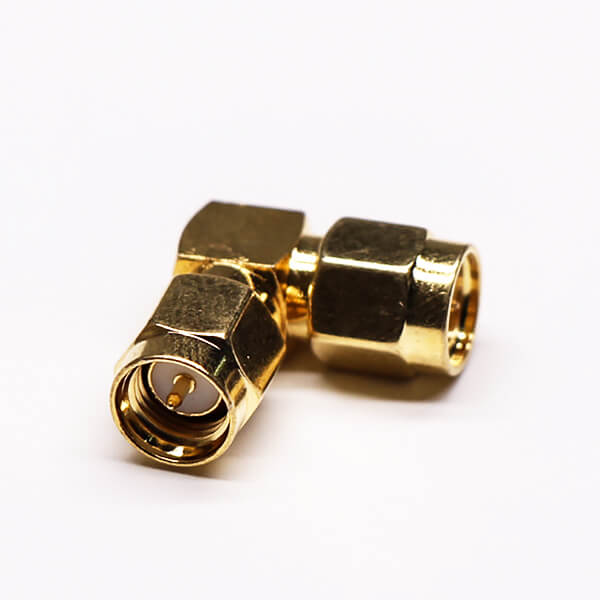

SMA射頻轉接頭彎式彎式公頭轉公頭
料號:RHT-612-0393 產品特點：
標簽:SMA轉接頭,鍍金,彎式,公轉公,射頻連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 0~18 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 接RG142，RG405線纜時為1000 V rms 接RG316，RG402線纜時為750 V rms 接RG142，RG405線纜時為500 V rms |
| 工作電壓 | 接RG142，RG405線纜時為500 V rms 接RG316，RG402線纜時為375 V rms 接RG142，RG405線纜時為170 V rms |
| 中心接觸電阻 | ≦ 6.0 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 1/4-36螺紋鎖緊 |
| 保持力 | 15 lbs min. |
| 連接螺母扭矩 | 30 in-lbs. min. |
| 機械壽命 | 大于500次 （使用鈹銅接觸件時） |
| 環境溫度 | -65°C ~ +155°C |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Au:1-3u” |
| 中心針 | Brass | Au:5u” |
| 絕緣子 | Teflon | NONE |

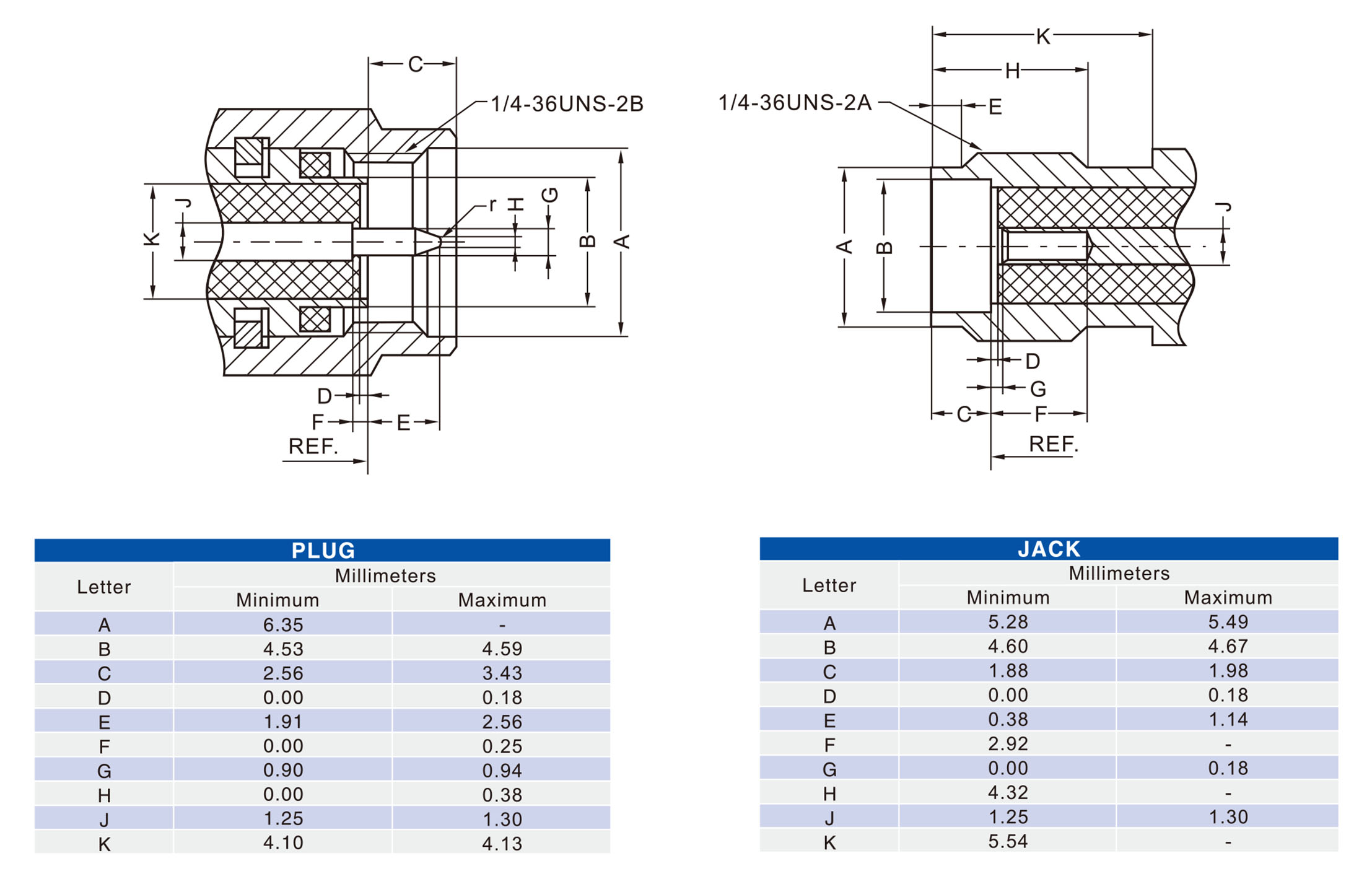

產品圖紙
包裝與運輸
SMA射頻轉接頭彎式彎式公頭轉公頭最先出現在仁昊偉業。

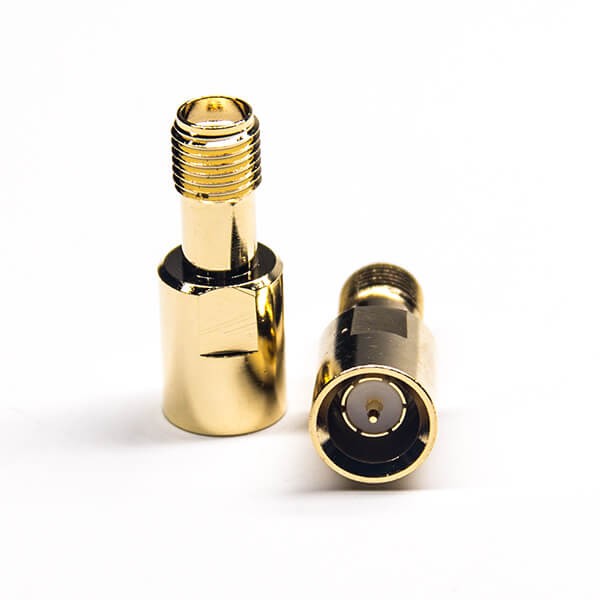

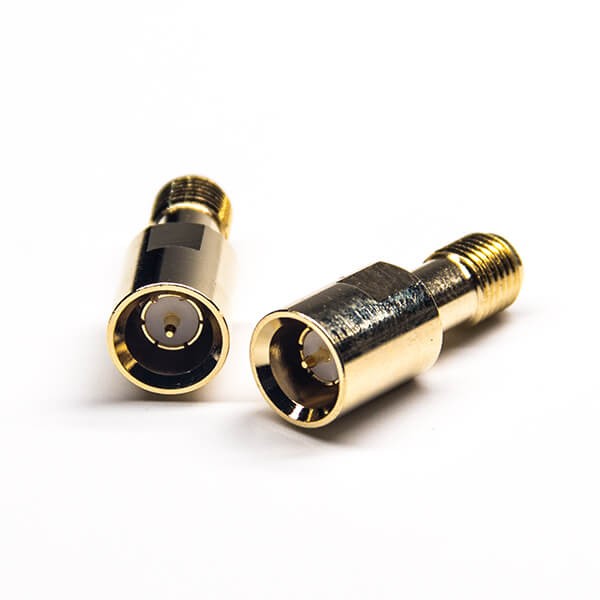

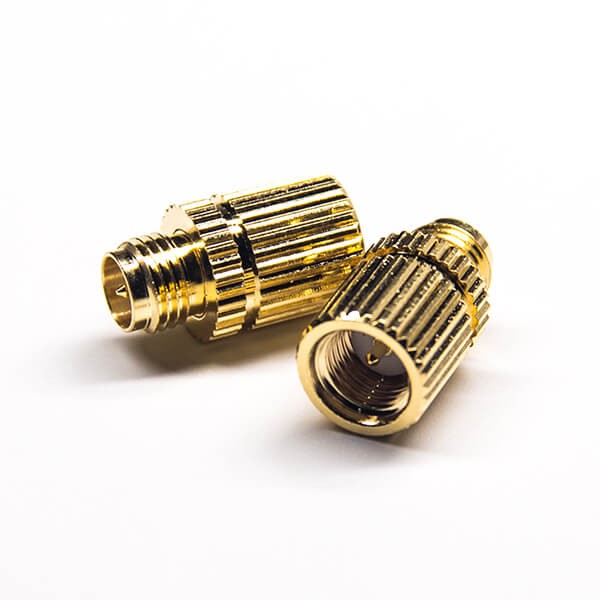

]]>SMA鍍金直式轉接頭母頭轉快插公頭
料號：EB-307-0006 產品特點： 應用：
標簽：SMA轉接頭,直式,180度,快插公轉母,鍍金
產品規格
電氣性能
| 阻抗 | 50 ohm |
| 頻率范圍 | 0~18GHz |
| 耐電壓 | 接RG142，RG405線纜時為1000 V rms 接RG316，RG402線纜時為750 V rms 接RG142，RG405線纜時為500 V rms |
| 工作電壓 | 接RG142，RG405線纜時為500 V rms 接RG316，RG402線纜時為375 V rms 接RG142，RG405線纜時為170 V rms |
| 中心接觸電阻 | ≦ 6.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5*103mΩ (Milliohms min.) |
機械性能
| 耦合方式 | 1/4-36 螺紋鎖緊 |
| 保持力 | 15 lbs min. |
| 連接螺母扭矩 | 30 in-lbs. min. |
| 配接耐久性 | 大于500次（使用鈹銅接觸件時） |
環境性能
| 環境溫度 | -65°C ~ +165°C( PE線纜-40°C ~ +85°C ) |
| 振動 | MIL-STD-202 Method204 |
| 耐腐蝕性 | MIL-STD-202 Method 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Au:1-3u” |
| 中心針 | Brass | Au:5u” |
| 絕緣子 | TEFLON | none |
包裝與運輸
SMA鍍金直式轉接頭母頭轉快插公頭最先出現在仁昊偉業。

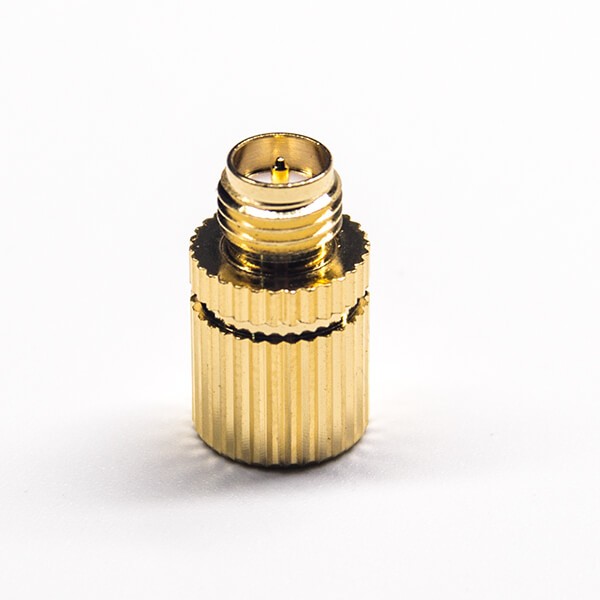

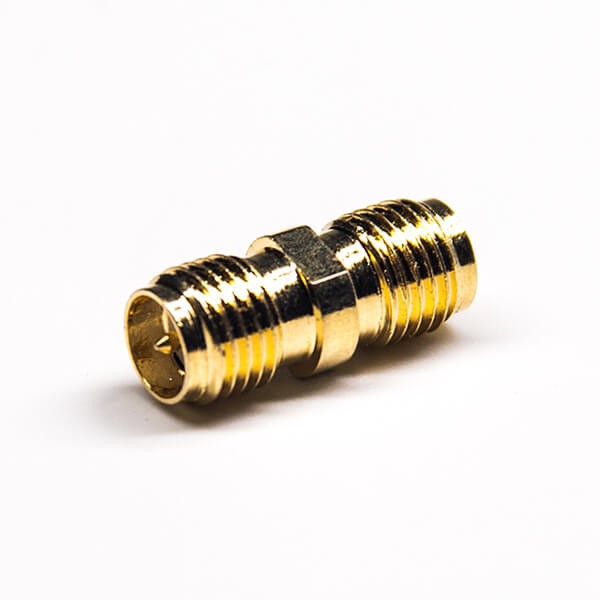

]]>SMA轉接頭直式鍍金母頭轉反極母頭
料號：RHT-639-0707 產品特點： 應用：
標簽：SMA轉接頭,直式,母頭轉反極母頭
產品規格
電氣性能
| 阻抗 | 50 ohm |
| 頻率范圍 | 0~18GHz |
| 耐電壓 | 接RG142，RG405線纜時為1000 V rms 接RG316，RG402線纜時為750 V rms 接RG142，RG405線纜時為500 V rms |
| 工作電壓 | 接RG142，RG405線纜時為500 V rms 接RG316，RG402線纜時為375 V rms 接RG142，RG405線纜時為170 V rms |
| 中心接觸電阻 | ≦ 6.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5*103mΩ (Milliohms min.) |
機械性能
| 耦合方式 | 1/4-36 螺紋鎖緊 |
| 保持力 | 15 lbs min. |
| 連接螺母扭矩 | 30 in-lbs. min. |
| 配接耐久性 | 大于500次（使用鈹銅接觸件時） |
環境性能
| 環境溫度 | -65°C ~ +165°C( PE線纜-40°C ~ +85°C ) |
| 振動 | MIL-STD-202 Method204 |
| 耐腐蝕性 | MIL-STD-202 Method 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Au:1-3u” |
| 中心針 | Brass | Au:5u” |
| 絕緣子 | TEFLON | none |
包裝與運輸
SMA轉接頭直式鍍金母頭轉反極母頭最先出現在仁昊偉業。

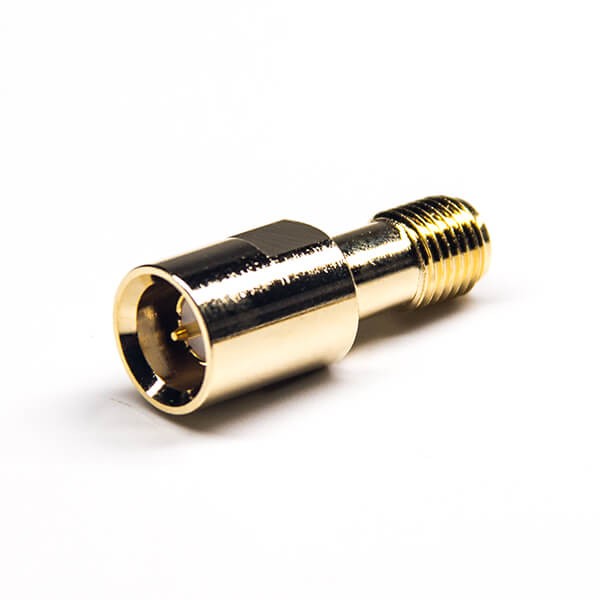

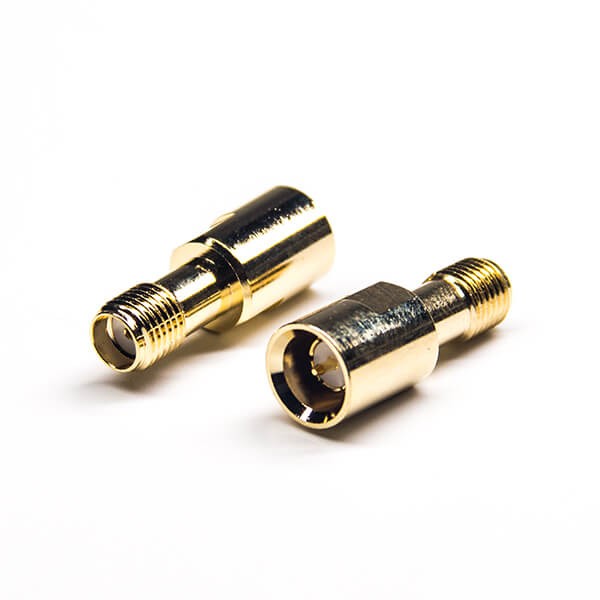

]]>QMA轉接頭QMA公轉SMA母轉接頭
料號：EB-300-0029 產品特點：
標簽：QMA轉接頭,SMA轉接頭,公轉母,彎頭,銅鍍鎳
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
QMA轉接頭QMA公轉SMA母轉接頭最先出現在仁昊偉業。

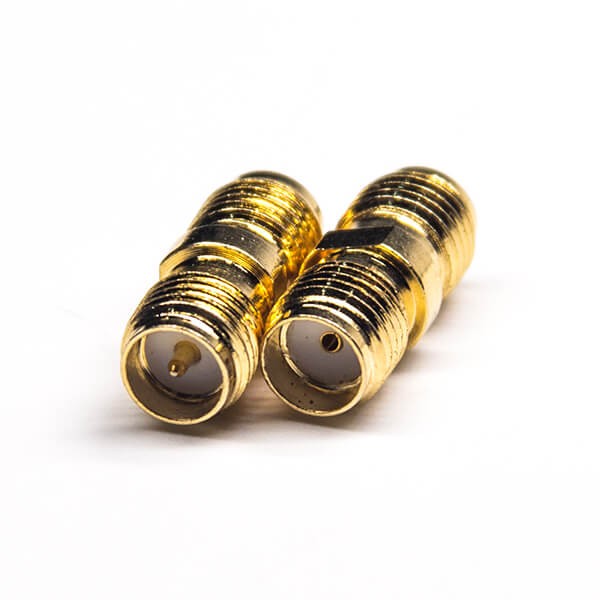

]]>SMA母轉反極性母轉接頭鍍金
料號：EB-307-0005 產品特點： 應用：
標簽：SMA轉接頭,直式,180度,反極母轉母,鍍金
產品規格
電氣性能
| 阻抗 | 50 ohm |
| 頻率范圍 | 0~18GHz |
| 耐電壓 | 接RG142，RG405線纜時為1000 V rms 接RG316，RG402線纜時為750 V rms 接RG142，RG405線纜時為500 V rms |
| 工作電壓 | 接RG142，RG405線纜時為500 V rms 接RG316，RG402線纜時為375 V rms 接RG142，RG405線纜時為170 V rms |
| 中心接觸電阻 | ≦ 6.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5*103mΩ (Milliohms min.) |
機械性能
| 耦合方式 | 1/4-36 螺紋鎖緊 |
| 保持力 | 15 lbs min. |
| 連接螺母扭矩 | 30 in-lbs. min. |
| 配接耐久性 | 大于500次（使用鈹銅接觸件時） |
環境性能
| 環境溫度 | -65°C ~ +165°C( PE線纜-40°C ~ +85°C ) |
| 振動 | MIL-STD-202 Method204 |
| 耐腐蝕性 | MIL-STD-202 Method 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Au:1-3u” |
| 中心針 | Brass | Au:5u” |
| 絕緣子 | TEFLON | none |
包裝與運輸
SMA母轉反極性母轉接頭鍍金最先出現在仁昊偉業。

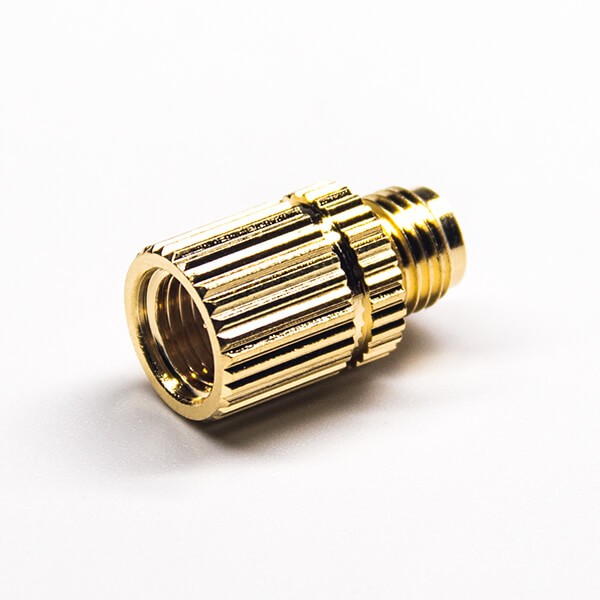

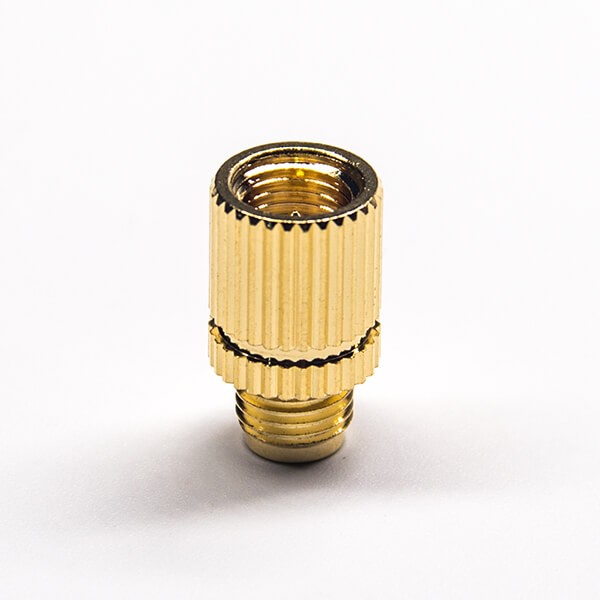

]]>SMA公轉母直式轉接頭鍍金
料號：EB-307-0004 產品特點： 應用：
標簽：SMA轉接頭,直式,180度,公轉母,鍍金
產品規格
電氣性能
| 阻抗 | 50 ohm |
| 頻率范圍 | 0~18GHz |
| 耐電壓 | 接RG142，RG405線纜時為1000 V rms 接RG316，RG402線纜時為750 V rms 接RG142，RG405線纜時為500 V rms |
| 工作電壓 | 接RG142，RG405線纜時為500 V rms 接RG316，RG402線纜時為375 V rms 接RG142，RG405線纜時為170 V rms |
| 中心接觸電阻 | ≦ 6.0 mΩ (Milliohms max.) |
| 外接觸電阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5*103mΩ (Milliohms min.) |
機械性能
| 耦合方式 | 1/4-36 螺紋鎖緊 |
| 保持力 | 15 lbs min. |
| 連接螺母扭矩 | 30 in-lbs. min. |
| 配接耐久性 | 大于500次（使用鈹銅接觸件時） |
環境性能
| 環境溫度 | -65°C ~ +165°C( PE線纜-40°C ~ +85°C ) |
| 振動 | MIL-STD-202 Method204 |
| 耐腐蝕性 | MIL-STD-202 Method 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Au:1-3u” |
| 中心針 | Brass | Au:5u” |
| 絕緣子 | TEFLON | none |
包裝與運輸
SMA公轉母直式轉接頭鍍金最先出現在仁昊偉業。
]]>
1、用sma中的插針尾部用電烙焊接地方上錫
2、把天線饋線內芯插入sma座插針尾部小孔，并加熱焊接
3、焊好的天線饋線內芯插入sma座中
4、用焊錫把天線屏蔽層和sma底座層焊接
5、取5mm直徑熱縮管，在sma尾部加熱縮緊
讀完上述內容之后，您對于“sma轉接頭制造過程”應該清楚了吧，了解更多“sma轉接頭制造過程”方面的技術文檔，請上我們的博客頻道進行查閱，每周會有固定的更新。如果您需要采購sma連接器、sma轉接頭等產品，請撥打我們的熱線電話：400-6263-698，專人輔助您的采購工作，為您省事省心。仁昊偉業科技，十三年sma射頻連接器生產經驗，產品均通過了ISO認證，符合國際環保要求，承諾一年內免費質保。
