如果您想了解射頻連接器，這一篇文章就足以讓你深入認識它。這應該是我見過的最詳細的關于射頻連接器資料，深入淺出、條理清晰的對射頻連接器做了一個全面的介紹。本文將分為六個部分，分別為射頻連接器的定義、分類用途說明、主要規格、特點、應用、選擇方法。下面，我們一起來認識一下射頻連接器。

一、射頻連接器的定義

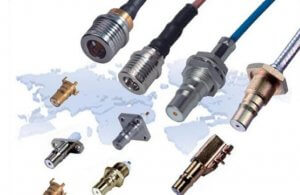

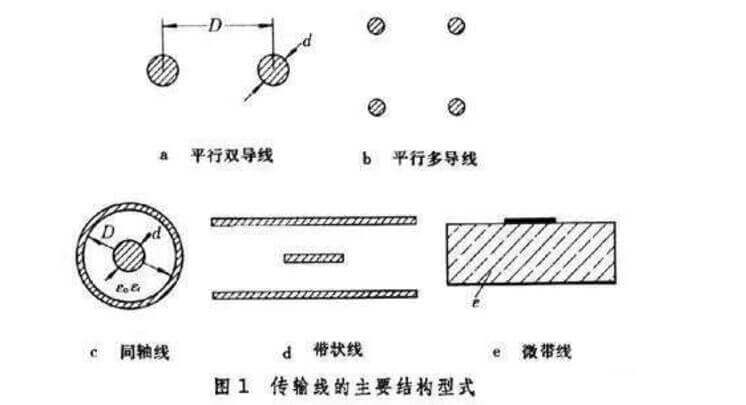

知己知彼，百戰百勝，先來了解下射頻連接器是怎么定義的。通常裝接在電纜或設備上，供傳輸線系統電連接的可分離元件。從該定義可以看出，它具有“可分離元件”這一連接器的共同特征。“傳輸線系統”指微波傳輸系統，常見的傳輸線結構形式如下圖所示：

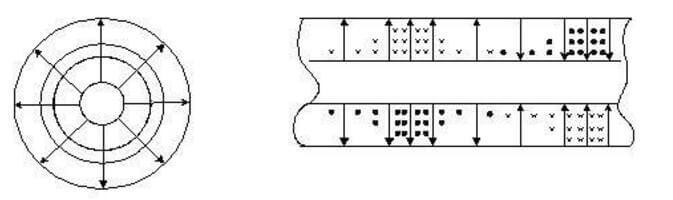

　　以常用的同軸線為例，同軸線的主模為TEM波，場分布見下圖：



　　其傳輸的電磁波，是由同相且互相垂直的電場與磁場在空間中衍生發射的震蕩粒子波，是以波動的形式傳播的電磁場，具有波粒二象性。

電磁波是由同相振蕩且互相垂直的電場與磁場在空間中以波的形式移動，電磁波的電場方向，磁場方向，傳播方向三者互相垂直，電磁波沒有縱向分量，是橫向電磁波。

二、射頻連接器分類及用途說明

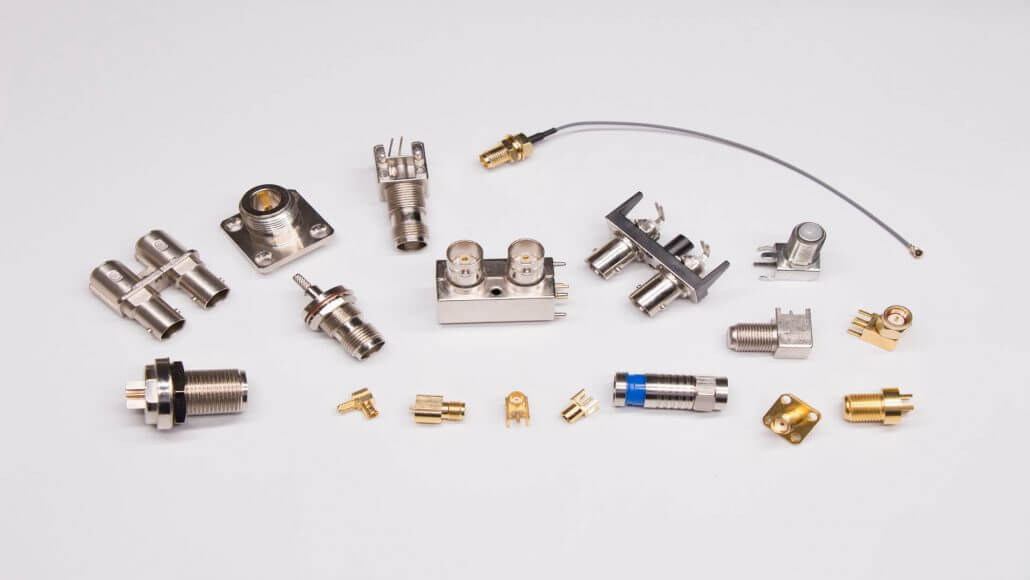

了解完定義之后，可以在來了解下射頻連接器的分類及其用途。一般主要分為射頻同軸連接器、射頻三同軸連接器和雙芯對稱射頻連接器三大類。主要用途如下：

1、射頻同軸連接器：主要用來傳輸橫向電磁波(TEM波);

2、射頻三同軸連接器：主要用于對屏蔽效率有更高要求的場合，傳輸橫向電磁波(TEM波)或傳輸脈沖波;

3、雙芯對稱射頻連接器：主要用來傳輸速率不太高的數字信號。

1)射頻同軸連接器的主要性能參數包括特性阻抗、使用頻率、回波損耗、插入損耗、隔離度、射頻泄露、相位一致性、三階互調等。

2)射頻同軸連接器常用材料及鍍層

射頻連接器主要由外導體、內導體和絕緣支撐介質等零部件組成，其常用材料如下：

★外導體：不銹鋼鈍化、銅合金鍍金、銅合金鍍鎳、銅合金鍍三元合金等;

★內導體：銅合金鍍金、銅合金鍍銀等;

★絕緣支撐介質：PTFE、PEI、LCP等。

三、射頻連接器主要規格

阻抗：幾乎所有的射頻連接器和電纜被標準化為50Ω的阻抗。唯一的例外普遍是75Ω系統通常用于有線電視安裝。它也是重要的射頻同軸電纜連接器具有相匹配的電纜的特性阻抗。如果不是這樣，一個不連續性被引入和損失可能導致。

VSWR(電壓駐波比)：在理想情況下應該是團結，良好的設計和實施能保持VSWR低于1.2在感興趣的范圍內。

頻率范圍：現在大多數射頻工作是在1至10GHz的范圍，因此，連接器必須在這個區域的低損失。對于10GHz以上的情況下-有很多工作，現在在10至40GHz范圍內的事情的-有其中選擇較新的連接器。他們是昂貴的，因為是電纜本身。

插入損耗：這是在感興趣的頻率范圍內的連接器損耗。損失通常在0.1和0.3分貝。定如何臨界每瓦(或分數瓦)是在大多數設計中，即使是這樣的小的損失，必須最小化，計入鏈路損耗預算。它在低噪聲前端，當信號強度和信噪比低尤為重要。

運轉周期：有多少連接/斷開周期可以連接承受，仍然符合其規格?這通常是在500或1000個循環。螺紋連接器，供應商指定的緊固力矩是在維持性能和可靠性的重要因素。

功率：電源處理由兩個電阻損耗(加熱)和絕緣擊穿確定。雖然甚至幾十年的設計主要是前處理幾十瓦多，今天的設計界側重于低功耗設備，如手機，微微蜂窩和毫微微蜂窩基站，視頻接口，RF和小玩意。這些是在副1W范圍，所以連接器可以小得多并且其額定功率是更小的約束。



　　四、射頻同軸連接器的特點

1、規格品種多：國際通用系列20多個，品種規格更多。

2、產品可靠性，失效模式與失效機理復雜。

3、靠機械結構保證電氣特性，屬機電一體化產品，與其它低頻類連接器有本質的區別。

4、零件加工主要是車削機加工，裝配手工作業多，難以進行自動化裝配。

5、產品更新換代慢。

五、射頻同軸連接器的應用

1、通信、通訊及網絡;

2、交通監測系統;

3、醫療機械;

4、儀器儀表的連接

由于射頻同軸連接器的特點，它不僅廣泛應用于汽車、信息通訊、通訊廣播、通訊網絡、儀器測試、醫療、航天、交通運輸、天線，還應用于安全系統、民用航空、微波元件、射頻微波開關、電子消費品、工防工防等等場合和設備之中。射頻同軸連接器的主要技術特性分為兩大類：一是電氣參數，一是機械參數。

六、射頻同軸連接器選擇

1、接口機構型式

連接器的連接機構不只是提供方便快速的連接或分離同軸傳輸線，關鍵是提供穩定的電性能和環境保護裝置，當使用場合中沒足夠這空間來旋轉連接螺母時，應選擇非扭轉型連接機構。

2、電氣性能方面

特性阻抗、耐電壓及最高工作效率。

3、端接方式

連接器可用于射頻同軸電纜，印制線路板，機框抽屜式功能組件及其連接界面。使用前必須熟悉所選產品的性能，嚴格按照規定條件使用，超負荷使用很有可能會導致同軸連接器失效，裝接電纜連接器時需特別注意，應按供應商提供的組裝說明并正確使用合適的裝接工具進行操作。



　　文章已接近尾聲，讀到這里，您對于射頻連接器應該已經不陌生了。如果您有射頻連接器的采購定制需求，可以直接撥打我們的熱線電話：0769-81100186，專人輔助您的采購工作。更多射頻連接器技術文檔，我們在官網上陸續更新，您可以留下郵件，訂閱我們的最新文章以及產品。

仁昊偉業，是專業的射頻防水連接器制造廠商，有著豐富的射頻連接器生產經驗，多年技術沉淀讓我們可以快速解決射頻連接器生產設計中遇到的難題，在保證產品質量的同時，我們還可以控制交期，并且承諾每一位客戶一年內免費質保的服務，解除了廣大新老客戶的后顧之憂。

本文來源：http://www.kataqita.cn/

射頻/微波連接器很小并且經常被忽略，但它們可以作為許多電子設備和系統的網關，將組件和系統連接在一起以實現正確的操作。同軸射頻連接器通常被認為是理所當然的，直到失敗。它們有助于許多電子設備和系統的運行，從蜂窩電話和無線數據網絡到最先進的雷達和電子戰（EW）系統。無論是設計還是簡單維護電子設備和系統，了解RF /微波連接器的作用都可以幫助提高性能和可靠性。

在研究有關連接器的技術細節之前，可能有助于回顧他們的一些歷史。連接器有多種形狀和尺寸。它們用于各種電子設備，從音頻到毫米波頻率。接口尺寸，機器容差，材料，甚至是這些材料上的電鍍和表面處理，都有助于提高連接器的性能和可靠性。同軸連接器設計用于安裝在同軸電纜的末端，印刷電路板（PCB），面板上以及許多不同的電子元件和器件封裝上。為什么有這么多不同類型的同軸連接器和適配器在很大程度上是RF /微波歷史和高頻技術發展的問題。隨著更高頻率應用的不斷發展。

任何組裝有線電視（CATV）系統及其F型連接器/電纜組件的人都會體會到電連接器的便利性，而不必知道其電氣和機械效益。首先，使用同軸連接器可節省時間和精力。在使用同軸連接器組裝諸如放大器和濾波器之類的組件時，通過配對公頭（插頭）和母頭（插座）連接器對連接兩個部件比焊接或硬連線兩個部件之間的連接更簡單和更快。而且大多數耦合連接器可以在需要時輕松脫離，以簡化系統內的組件維護。

目前正在使用的同軸連接器的數量主要取決于在滿足對諸如語音，視頻和數據通信等應用不斷增長的需求所需的RF /微波頻率下使用的擴展頻帶數量。小的連接器尺寸通常轉化為更高的工作頻率。目前，同軸連接器設計可用于直流至125 GHz的頻率范圍。射頻/微波同軸連接器配置包括用于端接同軸電纜的直角和直角版本，用于設備面板和元件封裝，端部發射，直角或垂直PCB連接器的隔板和法蘭安裝連接器，甚至推動 – 用于難以觸及的電氣連接的連接器。但在第二次世界大戰之前，UHF連接器的頻率范圍約為DC到300 MHz，

多年來，UHF連接器為300MHz左右的應用提供了可靠的服務。（圖1）但是隨著第二次世界大戰以及新興工防需求，包括通信和雷達系統在內的更高頻率應用，UHF連接器（非恒定阻抗）顯然不適用于更高頻率的應用。20世紀40年代早期，聯合美國陸工防防射頻電纜協調委員會（ANRFCCC）成立，旨在制定用于通信無線電和雷達系統的同軸電纜，連接器和剛性高頻傳輸線的電氣和機械標準。委員會的目標和發現后來被納入武裝部隊電子標準局（ASESA），最終被包含在工防電子供應中心（DESC）中，

1942年，ANRFCCC推出了帶有螺紋連接螺母和空氣接口的N型連接器。新連接器以貝爾實驗室的Paul Neill命名，同時也是ANRFCCC的成員。H型連接器的高壓版本N型連接器后來被釋放，然后是帶有扭鎖連接機構的C型連接器，用于快速連接和斷開連接。它的發明者是安費諾公司的卡爾康塞爾。較小的同軸連接器將包括由Neill和Concelman開發的卡口式BNC和螺紋TNC連接器。

N型連接器最初是由美國工防艦艇局編寫的規范所涵蓋的，最終工防規范MIL-C-71直到MIL-C-39012，于1964年頒布以控制工防N型連接器的規格。早期的N型連接器存在許多缺點，促使工業供應商在嘗試提高性能時修改尺寸。開發了許多接口變體，特別是測試和測量公司的儀器應用，使N型性能達到約18 GHz。但通用型N型連接器的性能達到約11 GHz，在MIL-C-39012的工防應用中有所規定。

目前，更流行的同軸射頻/微波連接器之一是超小型A型或SMA連接器。它始于1958年Bendix研究實驗室的James Cheal設計的Bendix真正微型（BRM）連接器，并最終成為Omni-Spectra（現為M / A-COM Technology Solutions）工作結果的SMA連接器，它進入他們的Omni Spectra微型（或OSM）連接器。SMA連接器最初用于0.141英寸直徑的半硬同軸電纜，電纜的中心導體用作連接器的中心引腳。稍后將修改為使用柔性電纜，使用直接焊接到電纜中心導體的中心引腳。1968年，SMA連接器被納入MIL-C-39012規范，其中它被稱為超小型A或SMA連接器。SMA連接器的標準版本可以很容易地從DC運行到18 GHz，精確版本可用于DC到26.5 GHz。

連接器對通過不同的耦合技術進行匹配，包括扭轉或卡口鎖定，卡入式固定裝置和螺紋連接。如表格所示，大多數連接器采用螺紋連接，包括N型和SMA連接器。某些連接器（例如SMB連接器）使用搭扣配合技術。BNC連接器采用了早期獨特的匹配方法之一，其典型頻率范圍為DC至4 GHz，可以為50或75Ω應用制造。通常在低功率信號發生器，示波器和其他測試設備中發現，BNC采用卡口式固定環，可實現簡單的配合，但也提供可靠和可重復的電氣連接，并有助于防止意外斷開，特別是在高振動環境。BNC在母連接器上配有兩個卡口式接線片，并且只需四分之一圈的正向配合所需的聯接螺母即可快速連接和斷開連接。不幸的是，當標準BNC受到4 GHz以上的EM輻射時，這種耦合方法在較高頻率上有其缺點。TNC連接器是超過4 GHz的BNC連接器的螺紋版本，除聯軸螺母和配合表面外，共享所有接口尺寸。

許多故事聲稱說明這個連接器的三字母縮寫的起源，包括英國工防連接器和卡口節點連接器。但是，作為連接器大師尼爾和康塞爾曼的另一個創作者，最有可能的全名是Bayonet Neil-Concelman連接器。BNC連接器適用于尺寸從RG-174 / U到RG-213 / U的電纜，包括常用于閉路電視（CCTV）系統的RG59 / U同軸電纜。它們的耦合機制的確定性和安全性也使它們成為醫療電子設備的流行候選者。其規格涵蓋了國際電工委員會（IEC）標準IEC60169-8和MIL-C-39012。

根據美國聯邦通信委員會（FCC）要求嚴格控制的天線和替代品不得超過規定的功率等級和/或工作帶寬，這受FCC第15部分獨特的連接器要求的限制。通過結合反向極性接口（在不同性別的中心導體相反的情況下）或通過在連接器上使用反向螺紋，可以確保使用第15部分兼容接口或耦合的組件不會與標準連接器及其組件配對。反極性/反向螺紋方法可用于各種同軸連接器類型，包括N型，BNC，TNC，MMCX，SMB和SMA連接器。

高頻連接器阻抗通常為50或75Ω。最大功率傳輸阻抗值為30Ω，理論最小衰減阻抗為77.5Ω。高頻連接器代表這兩個值之間的妥協，因為它們的平均值約為50Ω。（圖2）當需要長時間的傳輸運行時，如CATV系統中的最小衰減，對優化功率傳輸的關注較少，因此較高阻抗的75Ω連接器通常用于這些系統。

同軸連接器按性別區分：插座或母頭連接器和插頭或公頭連接器。具有公母配置的標準連接器連接成對配對。公觸點是一個引腳，母觸點是一個插座。同軸適配器可以連接同一性別的連接器，或者減輕昂貴測試儀器上使用的精密連接器的磨損。這種適配器通常被稱為連接器保護器，因為它們與測試連接器配合，并且還為要測試的電纜組件或同軸部件提供配合端，從而將磨損放在適配器而不是精密連接器上。

性別化連接器可以是共面的（圖3）或非共面的（圖4），并且通常在內導體和外導體中都是性別匹配的，如類型N和SMA連接器。對于共面連接器，中心導體和外部導體匹配在同一平面內（如SMA連接器）。對于非共面連接器，中心導體與外部導體不匹配（例如N型，BNC和TNC連接器）。同軸連接器可采用空氣或固體電介質設計，聚四氟乙烯（PTFE），Delrin?或熱塑性塑料可用作常見的固體介電材料。空氣作為最佳電介質，然后是PTFE，然后是Delrin。具有固體電介質的連接器可以齊平或具有重疊配置，75ΩBNC和50ΩSMA和SSMA連接器可以是齊平連接器配置的示例。

建筑材料比較

RF Industries等主要供應商提供各種同軸連接器和適配器，其中包括SMA，N型，7/16 DIN，QMA和3.5 mm連接器。如前所述，不同的連接器提供不同的功能和優勢，包括尺寸，頻率范圍和功率處理能力。但是，RF Industries還提供一些連接器，例如SMA或N型連接器，可選擇不同的材料，例如黃銅或不銹鋼基材，以及各種表面處理，包括金，銀，鎳，白青銅和鈍化。但為什么這么多的選擇？

這可能有助于比較一些用于構建同軸連接器的不同金屬，以了解它們在連接器性能方面的優缺點。連接器的材料可以根據其機械，電氣和環境特性以及材料通過焊接，卷邊或其他工藝與其他材料連接的程度進行評估。選擇的材料應該具有良好的導電性，最小的電阻，良好的機械加工性能，良好的穩定性和良好的硬度，以承受重復的連接循環，并且磨損和性能下降最小。許多金屬都會受到表面腐蝕的影響，這會隨著時間的推移而降低電氣性能，因此只能使用合適的金屬。

例如，不銹鋼是含少量鉻的鋼合金。在暴露于潮濕環境中時不會生銹或腐蝕。這是一種非常耐用且經常用于連接器外殼的堅硬材料，但由于其硬度和較低的導電性，不適用于接觸部件。成本高于青銅或黃銅，但具有高穩定性，高耐用性和出色的耐腐蝕性，可在各種操作環境中實現高可靠性。不太耐用但成本較低，黃銅也用于連接器外殼以及連接器觸點。它基本上是一種易于加工的銅鋅合金，比不銹鋼柔軟得多。它是熱量和電力的絕佳導體，

連接器部件出于各種原因鍍有不同的金屬，包括：改善導電性和導熱性，改善導體之間的接觸，甚至改善部件的可焊性或可焊性。貴金屬，其中金和銀，往往是優秀的導體，并且它們耐腐蝕，但這些是昂貴的材料，所以在制造連接器時，在其他金屬上使用薄層。這使得可以在盡可能少地使用材料的同時利用電鍍金屬的電性能和熱性能。

例如，金是一種優秀的導體，它具有非常好的抗氧化性。它大大提高了由銅或黃銅制成的連接器部件的導電性。但由于其成本較高，金被鍍成薄層，有時會受到擴散或磨損金表面的影響。為了使金擴散最小化，鎳（有時為銅）被用作金層下的底鍍層。

銀也是一種很好的電氣和熱導體，但比黃金便宜。它還可以鍍在銅和黃銅等材料上以提高其電氣性能，可承受高損耗的高電流負載，并且特別擅長將高功率級別的PIM降到最低。但是，與黃金一樣，白銀也有其缺點，其主要缺點是當暴露于某些污染物（包括硫基材料和臭氧）時其傾向于變色。幸運的是，鈍化可以將變色的影響降至最低。鈍化可能意味著不同的事物，通常是指將保護性氧化層恢復到金屬表面的過程，使其更能抵抗銹蝕和腐蝕。

這些是同軸連接器制造中使用的一些金屬，并且RF Industries使用它們來構建高性能SMA，N型，7/16 DIN，QMA和3.5 mm連接器。該公司的SMA和N型連接器可提供不銹鋼或黃銅外殼，有多種涂層類型。SMA連接器可以具有鈍化，鎳或金涂層，而N型連接器可以鈍化或鍍鎳，銀或白青銅。白色的青銅色飾面提供了銀的替代品，沒有玷污問題，也沒有鍍鎳的PIM誘發傾向。7/16 DIN連接器的特點是帶有銀色或白色青銅色表面的黃銅體，QMA連接器使用黃銅和白色青銅色表面，3.5毫米連接器由303不銹鋼制成，具有鈍化表面以防止腐蝕。在有選擇的情況下，低成本（黃銅）和更高的性能和使用壽命（不銹鋼）之間往往是明顯的折衷。但特定應用的需求可能并不那么明顯，并且需要說明者聯系技術支持，以便選擇基材和表面處理的最佳組合的同軸連接器。

按規格排序

選擇連接器可以很簡單，只要匹配系統中已經使用的連接器類型，或者像評估一組設計要求一樣復雜，以找到最符合要求的連接器。指定用于任何RF /微波設計的同軸連接器的起點是頻率范圍，因為任何連接器選擇必須為應用提供足夠的帶寬。如表格所示，同軸連接器可用于許多不同的頻率范圍，某些寬帶，以及毫米波頻率范圍。大多數應用需要特征阻抗為50Ω的連接器，但對于那些以75Ω工作的系統，可使用多種連接器類型，包括BNC和TNC連接器，通常用于3 GHz以下的應用。

在電氣上，同軸連接器通過許多不同參數進行評估，包括作為頻率函數的最大插入損耗（IL）和最大駐波比（VSWR）。配對連接器對的IL僅為10log10（PR / PT），其中PT是傳輸（或應用于連接器）的功率，PR是損耗后從連接器接收的功率。可以從簡單的關系中找到配對連接器對的最大IL作為頻率F（以GHz為單位）的函數：

額外的同軸防水連接器電氣參數包括最大工作電壓（VDC），絕緣電阻（MΩ），絕緣耐壓，工作溫度范圍和工作壽命，最大插拔次數。某些連接器（如7/16 DIN連接器）設計用于低失真性能，尤其是低無源互調失真（PIM）。高PIM可能會影響依賴于數字調制格式的通信系統的性能，而這些特殊特征的連接器可以確保最小的連接器PIM級別。PIM特性通常也適用于任何同軸電纜，并將連接器視為系統電纜組件的一部分。

所有連接器都具有有限的工作壽命，并且任何連接器的工作壽命均由插拔次數指定。無論設計多么好，連接器最終都會磨損，并且其性能會隨著使用時間的延長而降低。連接和斷開會導致任何連接器磨損。

一些連接器類型與其他連接器兼容，這種特點可以在某些測試和測量應用中很好地發揮作用。例如，SMA連接器傾向于與2.92和3.5毫米連接器兼容，但它們可能無法提供這些較小連接器的全部頻率范圍。帶有空氣電介質的不銹鋼連接器通常設計為500次插拔，而大多數SMA連接器的插拔次數較少。然而，較小的較高頻率的連接器，例如2.4,1.85和1mm連接器，不與SMA連接器交叉配合。特別是對于測量應用，通過使用扭矩扳手并保持標準扭矩（如8至12英寸 – 磅）可以實現不同（盡管兼容）連接器類型之間的重復性。對于大多數射頻/微波連接器。

像RF Industries這樣的連接器供應商使用具有寬帶RF /微波信號發生器的微波矢量網絡分析儀（VNA）系統將其連接器表征為配對，以通過配對連接器對測量正向和反向功率電平（即，發射和反射）。額外的測試設備，如寬帶功率放大器，也用于評估通過連接器的最大功率水平。

設計人員應該知道，某些連接器供應商提供三種不同等級的連接器：商業級（用于標準元件的生產和通用），通用精度等級（用于儀器和測試設備）和實驗室精度等級（用于校準和測量標準）（圖6）。在許多情況下，這些不同等級的同軸連接器中的一種可滿足某些要求苛刻的應用所要求的更嚴格的公差。

設計工程師應該讓他們的電氣和機械要求清單（包括頻率范圍，插入損耗，VSWR以及工作溫度，沖擊和振動方面的性能）幫助指導他們選擇同軸連接器。除了頻率起始電氣點，IL和VSWR外，技術指標不僅要考慮需要多少次插拔次數，還要考慮沖擊，振動和工作溫度對連接器對系統性能貢獻的影響。另一個考慮因素是哪種特殊連接器配置（例如壓接，夾具，PCB或面板安裝連接器）可能適用于特定應用。不要忘記，考慮到特定同軸連接器選擇的不同優勢時，成本也應該考慮在內。

作為運行至10 GHz的設計的選擇過程的一個示例，考慮的連接器將包括基于其工作頻率范圍的N型和SMA連接器。兩者都是50Ω連接器，具有出色的電氣特性。N型連接器在10 GHz時最大駐波比約為0.2 dB，最大駐波比為1.30：1。SMA連接器具有相同的IL性能，在10 GHz時最大VSWR約為1.25：1。兩者的額定最小插拔次數均為500次，工作溫度范圍寬達-65至+ 165°C。較大的N型連接器在比SMA高的電壓和功率下實現較低的射頻泄漏，-80dB，而SMA為-60dB。N型連接器的額定工作電壓更高，約為1500 V，而SMA的最大值為500 V。在這種比較的情況下，對于高電壓和低射頻泄漏的系統要求將會選擇N型連接器。另外，當連接器被視為電纜組件的一部分并且諸如功率處理性能（諸如用于發送器應用）的性能參數是關鍵考慮因素時，它將受到連接器（ s）和電纜。（有關指定同軸電纜組件的更多信息，請參閱RF Industries即將推出的免費白皮書。）它將受到連接器和電纜組合的限制。（有關指定同軸電纜組件的更多信息，請參閱RF Industries即將推出的免費白皮書。）它將受到連接器和電纜組合的限制。（有關指定同軸電纜組件的更多信息，請參閱RF Industries即將推出的免費白皮書。）

綜上所述

同軸連接器的范圍從DC到毫米波頻率，適用于125 GHz的射頻/微波應用。一些高頻連接器隨著尺寸的減小而增加成本。連接器可以從商業級到高精度等級使用。然而，通過仔細考慮應用程序的需求，可以發現正確的連接器最適合該連接器與該應用程序的權衡。

比較連接器：從音頻到毫米波頻率
連接器類型	頻率范圍	耦合	阻抗
RCA	DC至10 MHz	推進	75Ω
超高頻	DC至300 MHz	螺紋	50Ω
BNC	DC至4 GHz	扭鎖	50，75Ω
跨國公司	DC至12.4 GHz	螺紋	50，75Ω
跨國公司	DC至12.4 GHz	反向螺紋	50Ω
類型N	DC至11 GHz	螺紋	50Ω
類型N	DC至11 GHz	反向螺紋	50Ω
SMA	DC至18 GHz	螺紋	50Ω
SMA	DC至18 GHz	反向螺紋	50Ω
SMB	DC至4 GHz	快點	50Ω
SMC	DC至10 GHz	螺紋	50Ω
SSMA	DC至40 GHz	螺紋	50Ω
C	DC至10 GHz	扭鎖	50Ω
SC	DC至11 GHz	扭鎖	50Ω
7毫米	DC至18 GHz	螺紋	50Ω
3.5毫米	DC至34 GHz	螺紋	50Ω
2.92毫米	DC至40 GHz	螺紋	50Ω
2.40毫米	DC至50 GHz	螺紋	50Ω
1.85毫米	DC至65 GHz	螺紋	50Ω
1.00毫米	DC至110 GHz	螺紋	50Ω
0.8毫米	DC至125 GHz	螺紋	50Ω

本文來源：http://www.kataqita.cn/

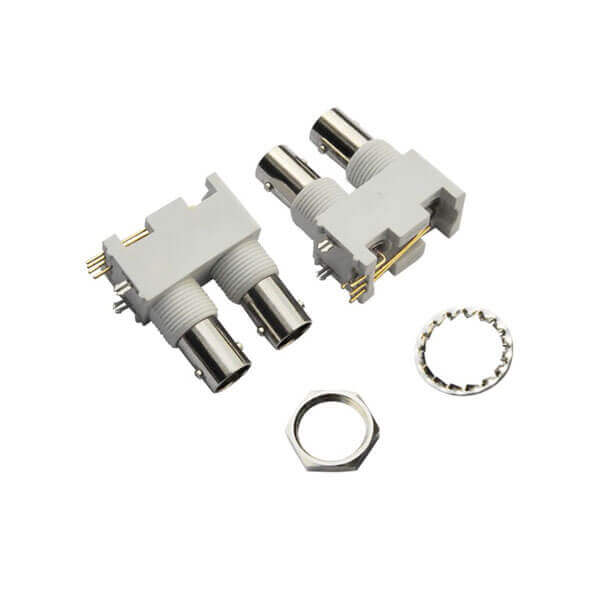

射頻連接器是元器件中比較熱門的一個品類，那么關于射頻連接器品種規格知識您了解多少呢，下面，仁昊偉業工程師將會為您介紹一下射頻連接器的品種規格方面的內容，親們，一定要認真閱讀額。關于射頻連接器的品種規格，仁昊偉業工程師將從以下六個方面為您講解。

1. 品種規格多：國際通用系列20多個，品種規格更多。

2. 靠機械結構保證電氣特性，屬機電一體化產品，與其它低頻類連接器有本質的區別。

3. 零件加工主要是車削機加工，裝配手工作業多，難以進行自動化裝配。

4. 產品更新換代慢。

5. 是電連接器的重要組成部分，屬于有一定技術含量的勞動密集型產品。

6. 產品可靠性，失效模式與失效機理復雜。

我國的科學技術在不斷發展著，伴隨著經濟的發展，射頻連接器也越來越顯現出其重要性，而新的射頻技術及產品頁層出不窮，這給射頻連接器市場帶來了無限可能。仁昊偉業是一家專業的射頻連接器廠家，至今已有十三年的射頻連接器生產歷史，技術強硬，產品均通過ISO認證，符合國際環保要求，是值得廣大新老客戶信賴的射頻廠商。

關于“射頻連接器品種規格”內容就介紹到這了，更多射頻防水連接器相關技術文檔，我們會陸續在官網進行更新，歡迎前來查閱。仁昊偉業，每一款射頻連接器產品，均向用戶承諾，一年內免費質保。在導航上點擊——》產品類別——》RF連接器，即可進入射頻連接器產品展示平臺，高清圖紙、詳細規格屬性信息，一覽無余。

本文來源：http://www.kataqita.cn/spljq/3287/

關于射頻微波器件的知識您了解多少，作為一名元器件從業員，了解一些射頻微波器件知識肯定是有利無弊，而且能幫助到其今后的采購工作。那么到底射頻微波器件的作用是什么呢?下面仁昊偉業工程師就來為您詳細介紹一下射頻微波器件的作用。

1 .終端負載元件：為一端口互易元件，主要包括短路負載、匹配負載和失配負載

1)短路負載，要求：

(1) 保證接觸處的損耗小，

(2) 當活塞移動時，接觸損耗變化小;

(3) 大功率時，活塞和波導壁間不應產生打火現象。

可用作調配器，純電抗元件

結構方式：接觸式、扼流式 (金屬片)

2)匹配負載

全部吸收輸入功率的元件主要技術指標：工作頻率f、輸入駐波比、功率容量。作為匹配標準、等效天線、吸收負載等。

3) 失配負載

作為標準失配負載。吸收一部分功率，反射一部分功率。

2. 微波連接元件：二端口互易元件。主要包括：波導接頭、衰減器、相移器、轉換接頭。作用是將作用不同的微波元件連接成完整的系統。

無耗互易二端口網絡的基本性質:

1)若一個端口匹配，則另一個端口自動匹配;

2)若網絡完全匹配，則必然是完全傳輸的，或相反;

3)S11、S12、S22的相角只有兩個是獨立的，已知其中兩個相角，則第三個相角便可確定。

3.阻抗匹配元件

膜片(感性膜片b邊)

容性膜片(寬邊)

銷釘 (電感)

螺釘調配器(單螺釘、雙螺釘、三螺釘、四螺 釘—-原理同支節調配器，但螺釘只是電容)。

更多“射頻微波器件的作用”相關內容，仁昊小編會在網站射頻知識頻道上陸續更新，如果您需要采購射頻連接器產品，可撥打仁昊偉業的熱線電話：0769-81100186，專人輔助您的采購工作。仁昊偉業，有著十三年的射頻連接器生產經驗，所生產的射頻連接器產品均通過了ISO認證，承諾一年內免費質保，新老客戶無憂采購。

射頻連接器的產品質量受很多的因素影響，如果采購時不注意的話，可能會買到問題產品。那么到底射頻連接器采購要考慮哪些因素呢，下面針對這個問題，仁昊偉業工程師就來為您詳細的介紹一下。

接觸可靠是射頻產品選擇的一個重要考慮因素，有良好的導電絕緣性能，有足夠的機械強度，插拔次數滿足國際和國內有關標準的規定。與此同時，有許多因素卻也決定了連接器系列和樣式，其中配接電纜和使用頻率范圍是主要的因素。專業連接器制造商仁昊偉業電子工程師認為，采購射頻連接器，重點考慮以下幾個因素：

頻率范圍決定了使用連接器的系列。通常在較低的頻率(6GHz之下)，使用推入鎖緊式或者刺刀卡鎖式連接器。螺紋鎖緊式連接通常在高性能、低噪音的環境應用。

通常電纜的規格確定了連接器的阻抗。50和75歐姆是使用最多的兩種標準阻抗，而許多連接器系列具有50歐姆兩款阻抗。有時在頻率500MHz以下，50歐姆連接器能使用在75歐姆電纜上(反之亦可)并且性能可接受。這樣做的原因是一般地50歐姆連接器便宜，且他們使用廣泛。

除了使電纜和連接器在尺寸上盡可能匹配以最大限度地減少誤差，連接器的界面和絕緣體材料也是重要的考慮因素。線性對接和空氣連接的界面(如SMA和N型界面)能提供高頻低反射性能，而重疊的電介質面(如BNC和SMB)的頻率及反射性通常有所局限。通常反映連接器性能的圖表是反射系數表。這是一種描述信號從連接器被反映回來多少的測量方法。它能用反射系數、電壓駐波比(VSWR)和回波損耗來表示。

在某些特殊應用研究上，功率和電壓要求也是確定連接器的一個因素。大功率應用捋要求使用大直徑連接器(例如7-16DIN和HN型)。一般傳輸功率決定于電費的傳輸功率，通常根據經驗來確定。電壓擊穿等級決定于峰值電壓。功率傳輸能力隨頻率和海拔高度遞減。

閱讀完上述內容之后，您對于“射頻連接器采購要考慮哪些因素”應該有一個基本認識了，更多關于射頻連接器采購的知識，您可以閱讀官網上射頻知識欄目閱讀其他文檔。如需采購射頻連接器相關產品，請撥打我們的熱線電話：0769-81100186，十三年射頻防水連接器生產經驗，ISO認證，值得你的信賴!

仁昊偉業旗下的射頻產品，包含了BNC接頭、SMA接頭、F頭、N頭、TNC連接器、mcx、mmcx、smb等，每一款產品均承諾一年內質量保證，讓你無憂采購。立即產品仁昊射頻產品，點擊鏈接進入：http://www.kataqita.cn/products/rf-connector/。
