在我們的網站上，與同軸電纜相關有很多，不過還沒有一篇是介紹同軸電纜的概念和結構這塊的，為了讓用戶朋友更好的認識同軸電纜的概念和結構，于是仁昊小編便整理這篇文章，對同軸電纜的概念和結構做了一番介紹，下面我們就來一起讀讀這篇文章吧。

1、傳輸線：凡是可以傳送光網絡電磁能量的導線都稱為傳輸線。

2、同軸電纜：是傳輸線的一種，所謂同軸是指傳輸線的內導體的軸線與外導體的軸線相同。

3、組成：同軸電纜是由內、外導體組成，兩個導體同軸布置，傳輸信號完全限制在外導體內，外導體接地作為屏蔽層傳輸線，從而保證其屏蔽性能好、傳輸損耗低小、抗干擾性強、使用頻帶寬。常被用于頻率較高的信號的傳輸。

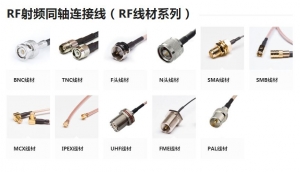

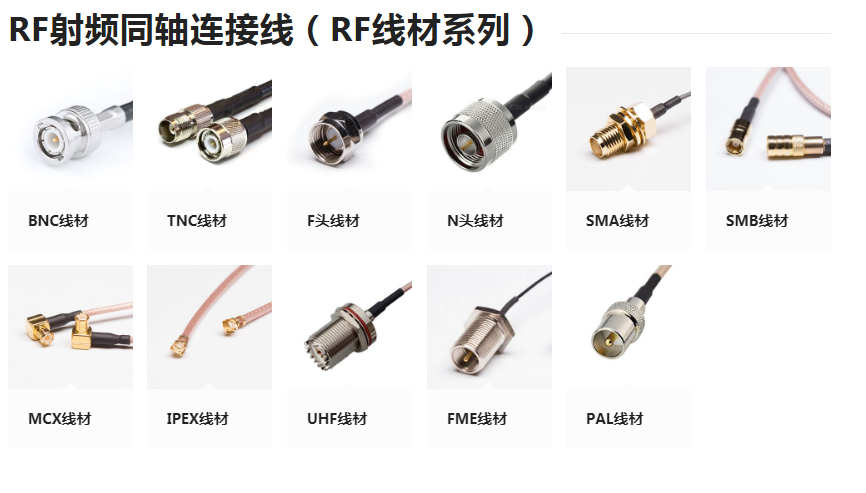

以上內容便是仁昊小編對同軸電纜概念和結構所做的一個簡單的講解，現在您應該清楚同軸電纜的概念和結構了吧，更多同軸電纜相關的資料，仁昊小編會繼續編輯整理發布在資訊頻道與您分享。仁昊連接器廠家，是國內專業的同軸電纜、射頻同軸連接器生產廠家，有著十五年的生產經驗，可以幫助用戶快速解決同軸電纜生產制造中的各種難題，您還在猶豫什么呢，如果正在考慮合作的射頻同軸電纜廠商的話，就來撥打400-6263-698免費咨詢吧。“同軸電纜的概念和結構是什么樣的”文中使用的配圖，均是我公司的產品高清拍攝圖，僅供本司客戶免費查閱，請勿抄襲用作商業用途，謝謝合作。

“帶您認識下同軸電纜的概念和結構”這篇文章中使用的配圖均來自仁昊偉業科技攝影團隊高清拍攝，僅供本站用戶查閱，請勿轉載自商業用途，謝謝配合。

我司網站展示產品、工廠圖、圖紙，均為實際拍攝，近期發現不少同行假冒、盜用我司圖片做虛假宣傳。現發出如下通告，任何人或企業，在未獲得授權下不可隨意復制轉載，本網站圖片，后續如若發現，為保護知識產權，我司將追究其法律責任!

對于同軸電纜您了解多少，一般講到同軸電纜的時候，都會談及同軸電纜的射頻屬性，那么你知道同軸電纜的射頻屬性都有哪些嗎，下文中仁昊偉業科技工程師將重點為您介紹一下同軸電纜射頻屬性的知識，希望通過我們的講解，您可以很好的掌握這些同軸電纜的射頻屬性知識。

關于同軸電纜的射頻屬性，主要包含了特征阻抗、寄生電容、傳輸損耗、傳輸時延、回波損耗、額定功率六個方面，具體內容如下：

一、同軸電纜的特征阻抗

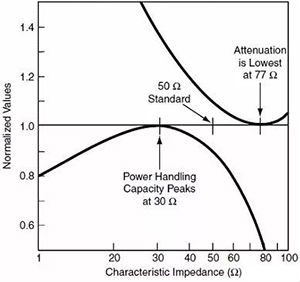

它是一個理論計算上的等效參數，反映的是當線材傳輸射頻信號時，可以對射頻信號傳輸阻礙度的度量，在物理層面上反映的是傳輸線對信號的損耗以及對信號的延遲。同軸電纜各部分的特征阻抗出現一致情況時，信號能量便可得到最大化傳輸，倘若特征阻抗不連續，便會出現射頻信號能量的反射損耗，端接源阻抗以及負載阻抗的大小也需要和特征阻抗一致，保證信號功率能夠最大化的傳輸。

二、同軸電纜的寄生電容

因為同軸線內導體，電介質以及外層屏蔽層的存在，傳輸線具有存儲電荷的能力，所以對信號呈現一定的電容效應，這個電容的大小會限制傳輸線可以傳輸的最高工作頻率，所以在高頻應用時，要注意傳輸線的長度以及寄生電容的大小對高頻信號的衰減。

三、同軸電纜的傳輸損耗

傳輸損耗是同軸電纜的重要射頻屬性之一，由于導體直流電阻以及高頻趨服效應的存在，傳輸線對信號具有一定的熱損耗，傳輸線越長，損耗越大。

四、同軸電纜的傳輸時延

由于傳輸線中電介質的存在，高頻信號在電介質中傳輸時存在一定的時延，不同頻率的信號，其時延不同，所以在傳輸寬帶高頻信號時，需要關注傳輸時延的影響。

五、同軸電纜的回波損耗

傳輸線因為制造工藝、品質的不同，它的特征阻抗會出現不一致和不連續性的情況，這樣一來，就會導致射頻信號的反射損耗，這是因為線材的不夠理想造成的回波損耗，只不過根據同軸線產品本身的品質，損耗會存在一定的差別。

六、同軸電纜的額定功率

導電電阻和高頻趨膚效應會讓同軸電纜在傳輸大功率高頻信號時，讓其自身發熱，同時電介質就有了被擊穿的風險，射頻同軸線材存在一個可以承受的傳輸功率，在這個傳輸功率條件下，射頻同軸線材可以正常使用，超過這個功率限值，同軸線可能會發生失效。

讀完上文之后，您對于同軸電纜的射頻屬性知識應該了解了，更多射頻同軸電纜相關的知識，仁昊偉業科技工程司會繼續整理發布在資訊頻道供您免費查閱。如需采購射頻同軸電纜相關的產品，請直接撥打我們的熱門電話：400-6263-698，專業工程師免費為您服務。仁昊偉業科技，是國內專業的射頻同軸電纜、射頻同軸連接器生產商，至今已有十五年的歷史，我們生產的射頻同軸線纜均通過了ISO認證，符合國際環保要求，值得您的信賴。

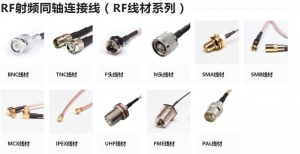

“認識同軸電纜的射頻屬性讀這篇文章足以”這篇文章由仁昊偉業科技有限公司運營團隊編輯整理，文章配圖均為我們原創拍攝，部分圖片已經申請了專利保護，僅供本站用戶免費查閱，謝謝配合。最后，衷心祝愿所有同軸電纜采購人員工作順利，生活順心。

射頻電纜組件是射頻產品中的一種，在仁昊偉業公司每個月有著較高的出貨量，我們的工程師對于射頻電纜組件的專業知識也由此積累了很多，下面仁昊偉業科技工程師就整理了這篇文章，旨在為用戶們介紹一下什么是射頻電纜組件的溫度補償，相信讀完之后，您會感受到工程師們的專業。

仁昊偉業科技工程師指出，只在射頻電纜組件的發射機作溫度補償。當然，接收機性能也是受到溫度影響的：高溫下接收機鏈路增益降低，NF增高;低溫下接收機鏈路增益提高，NF降低。但是由于接收機的小信號特性，無論增益還是NF的影響都在系統冗余范圍之內。

對于發射機溫度補償，也可以細分為兩部分：一部分是對發射信號功率準確度的補償，另一部分是對發射機增益隨溫度變化進行補償。

現代通信系統發射機一般都進行閉環功控(除了略為“古老”的GSM系統和Bluetooth系統)，因此經過生產程序校準的發射機，其功率準確度事實上取決于功控環路的準確度。一般來講功控環路是小信號環路，且溫度穩定性很高，所以對其進行溫度補償的需求并不高，除非功控環路上有溫度敏感器件(譬如放大器)。對發射機增益進行溫度補償則更加常見。這種溫度補償常見的有兩種目的：

一種是“看得見的”，通常對沒有閉環功控的系統(如前述GSM和Bluetooth)，這類系統通常對輸出功率精確度要求不高，所以系統可以應用溫度補償曲線(函數)來使RF鏈路增益保持在一個區間之內，這樣當基帶IQ功率固定而溫度發生變化時，系統輸出的RF功率也能保持在一定范圍之內;

另一種是“看不見的”，通常是在有閉環功控的系統中，雖然天線口的RF輸出功率是由閉環功控精確控制的，但是需要保持DAC輸出信號在一定范圍內(最常見的例子是基站發射系統數字預失真(DPD)的需要)，那么就需要將整個RF鏈路的增益比較精確的控制在某個值左右——溫補的目的就在于此。

發射機溫補的手段一般有可變衰減器或者可變放大器：早期精度稍低以及低成本精度要求較低的情況下，溫補衰減器比較常見;對精度要求更高的情形下，解決方案一般是：溫度傳感器+數控衰減器/放大器+生產校準。

讀完上文之后，您對于“射頻電纜組件的溫度補償”應該有一個更深入的認識了，更多射頻電纜組件的技術文檔，仁昊偉業科技運營團隊會繼續整理發布在官網資訊頻道，供您免費查閱。如需采購射頻電纜組件相關的產品，請直接撥打我們的熱線電話：400-6263-698，專業工程師為您服務。仁昊偉業科技，是一家專業的射頻連接器、射頻電纜線材生產廠商，在這里，任何您想要的射頻系列的產品，我們均能生產，有著十四年的射頻產品生產制造經驗，產品質量可靠，值得您的信賴。
