要認識一款產品，如果對于其工作原理一竅不通的話，那根本談不上是認識，同軸電纜也不例外。那么同軸電纜的工作原理是什么呢?下文中，仁昊偉業科技工程師將重點為您介紹一下同軸電纜的工作原理，相信讀完之后您會對同軸電纜有一個更深入的了解。

我們也可以把同軸電纜，叫做射頻電纜，此產品一般有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。最為常見的同軸電纜一般由絕緣材料隔離的銅線導體組成，在里層絕緣材料的外部是另一層環形導體及其絕緣體，然后整個電纜由聚氯乙烯或特氟綸材料的護套包住。

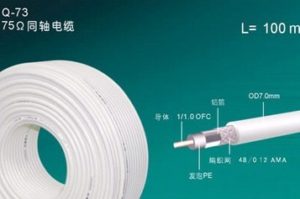

同軸電纜由里到外分成四層：中心銅線(單股的實心線或多股絞合線)，塑料絕緣體，網狀導電層和電線外皮。中心銅線和網狀導電層建立電流回路。由于中心銅線和網狀導電層為同軸關系而而出名。同軸電纜傳輸交流電并非直流電，換句話說每秒鐘會有好幾回的電流方向產生逆轉。

假如采用通常電線傳輸高頻率電流，這種電線就會相等于一根向外發射無線電的天線，這類效應損耗了信號的功率，使得接收到的信號強度減小。同軸電纜的設計構思更是要為處理這一難題。中心電線發射出來的無線電被網狀導電層所隔離，網狀導電層可以通過接地的形式來操縱發射出來的無線電。

連接器同軸電纜產品也會存在一個難以避開的難題，比如同軸電纜某一段產生比較大的擠壓或者扭曲變形，那么中心電線和網狀導電層相互之間的距離就不是始終如一的，這會導致內部的無線電波會被反射回信號發送源。這類效應減低了可接收的信號功率。為了戰勝這一難題，中心電線和網狀導電層兩者之間被添加一層塑膠絕緣體來確保它們之間的間距始終如一。這也造成了這類電纜較為僵直而不易彎折的特性。

選擇仁昊，將是您獲取優質射頻連接解決方案的良好開始，立即撥打我們的免費熱線電話：400-6263-698，專業射頻電子工程師為您免費服務。“一篇文章弄懂同軸電纜工作原理”文中使用的配圖，均是我公司的產品高清拍攝圖，僅供本司客戶免費查閱，請勿抄襲用作商業用途，謝謝合作。

深圳市仁昊偉業科技電子有限公司，成立于2005年5月，專業研發、生產、銷售BNC，TNC，N，UHF，F，PAL，RCA，SOLDERLESS，FME，SMA，SMB，SSMB，SMZ(BT43)，MCX，MMCX，1.6-5.6和1.0-2.3，同軸系列，線對板連接器、太陽能光電連接器、射頻同軸連接器、M系列連接器、工業計算機與外圍設備接線端子和電纜組件。仁昊連接器廠家，優質服務，在線下單，閃電發貨，快速又放心!在這里鄭重承諾每一位客戶，本平臺供應的所有連接器產品均通過了ISO認證，一年內免費質保，交期速度快，售后服務完善，聯系電話：400-6263-698。

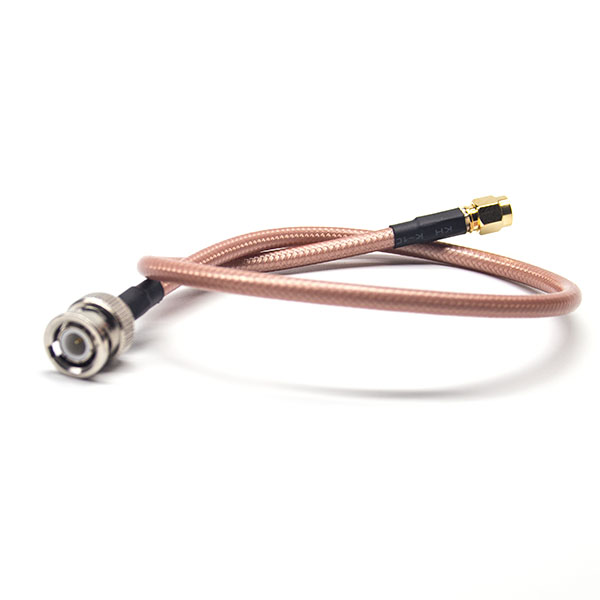

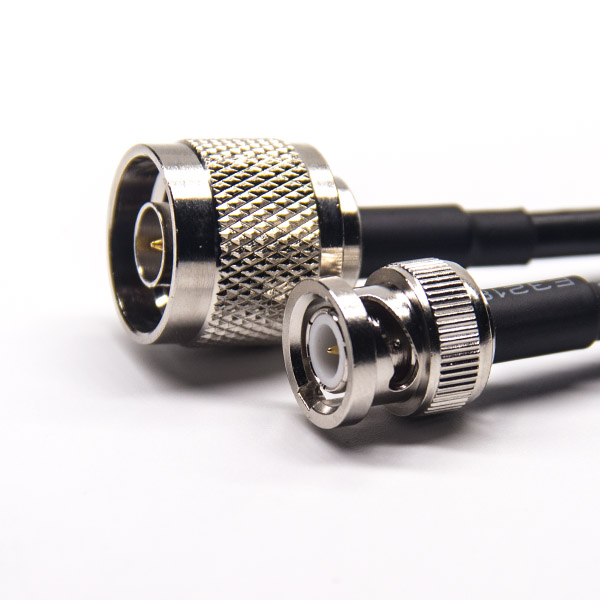

有很多用戶，在他們使用射頻電纜組件和轉換器時，會發現這些產品，如果使用不當，特別的容易損壞，這都是因為沒有正確使用產品導致的。想要射頻電纜組件和轉換器壽命更長久，在使用的過程中，我們需要注意什么呢，下面仁昊偉業科技連接器工程師就針對這個問題做了一個詳細的介紹。

當我們使用射頻電纜組件和轉換器時，要想提高產品的使用壽命，有六個方面需要引起我們的注意，具體內容如下：

1) 不要用鉗子固定射頻連接器。

幾乎每種尺寸的射頻連接器都有適合的扳手，當然這是指六角形螺帽的插頭，而圓形的螺帽則只能用手裝拆了。無論尖嘴鉗或者老虎鉗，都無法掌握連接器的正確力矩，并且會損壞連接器。應使用力矩扳手來緊固連接器。很多螺套尺寸為8mm的六角形連接器可以用力矩扳手來緊固和拆卸，緊固的力矩寧可小于其規定的力矩，但不能更大。

2) 射頻連接器的清潔。

要用蘸有酒精的棉簽來清洗連接器，但不要用棉簽去清洗空氣介質連接器的內導體，如3.5mm和2.92mm等。

3) 遵循木桶原理-使用滿足測試要求的轉接器和電纜即可。

盡可能不要使用比當前的測試頻率高出很多的射頻轉接器和測試電纜。比如在測試蜂窩基站的雜散信號時(這項測試通常要求至12.75GHz)，可采用18GHz的SMA接口的測試電纜和轉接器，而不要采用40GHz的2.92mm接口的電纜和轉接器。

4) 不要將校準件中的轉接器用于普通測試。

校準件中的轉接器，如N(f-f)、SMA(f-f)，這類精密轉接器的回波損耗典型值小于-34dB，只能用于S參數測量的直通校準，千萬不要將其用于正常測試中的轉接。沒有的話，寧可花錢去買一個。

5) 掌握正確的操作姿勢。

從儀器上拔下測試電纜組件時，一定要抓在接頭上，千萬不要抓在電纜根部往外拉，這樣很容易造成電纜和接頭連接處的故障。小天見過的電纜故障，這部分原因占了較大比例。

6) 給轉接器戴上保護帽。

那些外螺紋的連接器，如N(f)和SMA(f)，容易被磨損。尤其是SMA(f)，不小心掉在地上的話，螺紋很容易變形。因此用完后最好隨手給連接器戴上塑料保護帽，同時還能起到防塵的作用。

關于“使用射頻電纜組件和轉換器時要注意啥”就介紹到這里了，后續仁昊運營團隊會編輯整理更多射頻電纜組件和轉換器使用方面的知識，您可以上我們的新聞中心查閱，每周會有固定的更新。如果您需要采購射頻電纜組件、射頻轉接頭等產品，請撥打我們的熱線電話：400-6263-698，專人輔助您的采購工作，為您省時省心。仁昊偉業科技，十四年的射頻電纜組件、射頻轉接頭、射頻連接器生產經驗，產品均通過了ISO認證，符合國際環保要求，承諾一年內免費質保。

本文來源：http://www.kataqita.cn/spljq/17413/

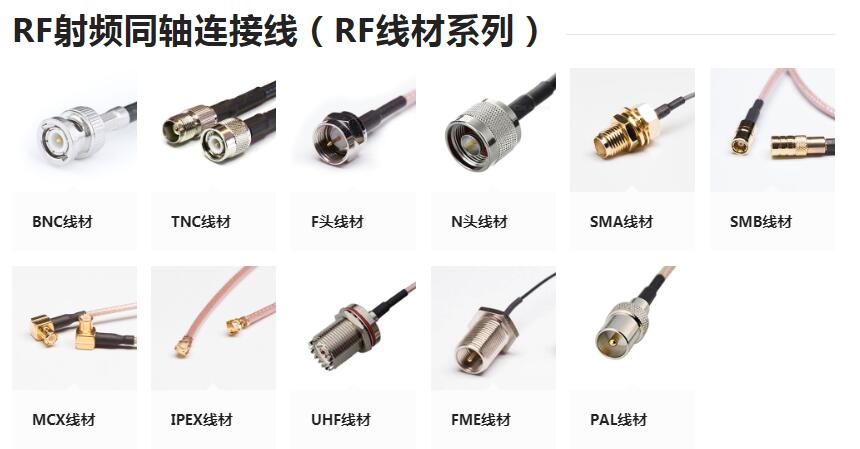

射頻線材產品專題：http://www.kataqita.cn/products/rf-coaxial-cable/

與工程師對話：400-6263-698

(一)、同軸電纜的技術參數

1 、單元護套外徑、外導體(編織線)外徑、內導體外徑，這三個尺寸是與相應的同軸頭配合使用的關鍵參數。

2 、電氣參數：特性阻抗、絕緣界電強度、衰減常數、回波損耗等。

3 、特性阻抗為75歐姆的同軸電纜一般用于視頻或其他300MHz以下頻率的數字信號傳輸，主要用于大長度電纜的光網絡系統

(二)、同軸電纜傳輸距離

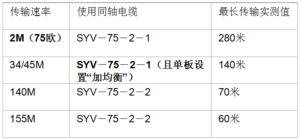

電信號在電纜中的最長傳輸距離與該電接口的輸出口規范、輸入口規范、同軸線的 衰減有關。

傳輸系統中的這些電纜和接頭常用于交換機中繼模塊與DDF的連接、光網絡設備的電接口與DDF的連接、適配器與DDF的連接等。常見的有75歐姆的2M/45M/155M中繼線，均采用同軸電纜。
