相信經常采購射頻連接器系列產品的客戶都十分清楚，在進行一款射頻同軸線纜連接器的選擇時，一定要認識產品，對產品有一個基本的認知度，不然可能出現的后果便是買回來的產品與自己的設備接口不匹配。這樣的話，不僅浪費了錢，還浪費了公司的人力物力以及時間成本。所以，仁昊射頻連接器工程師在這里提醒廣大用戶，采購之前要弄清楚自己到底需要的是哪款同軸線纜連接器。為了讓用戶少走彎路，下面仁昊工程師就來介紹一下同軸線纜連接器中天饋線會使用到哪些接口。

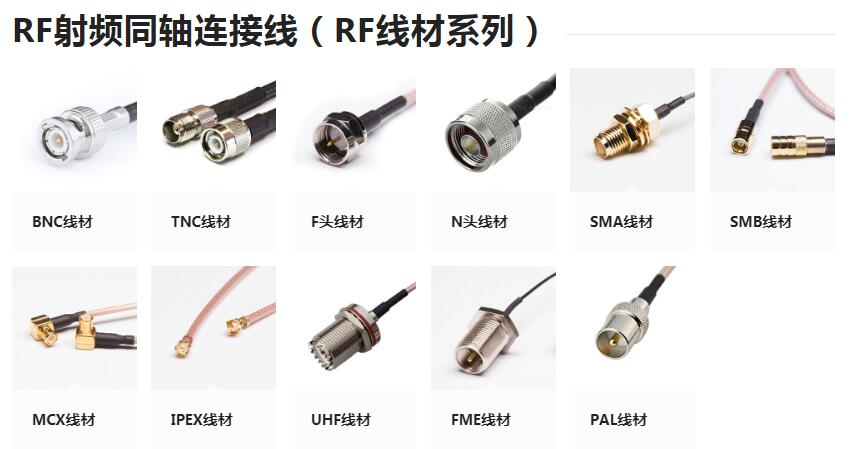

2、N型連接器，可以配合大部分饋線使用
3、BNC連接器，用于無線電設備和電子儀器領域
4、TNC連接器，用于無線電設備和測試儀器中連接同軸線纜
5、SMA連接器，用于有高性能要求微波應用場合
射頻同軸線纜電纜采購地址：http://www.kataqita.cn/products/rf-coaxial-cable/
免費熱線電話：400-6263-698
(一)、 SDH常用同軸電纜的介紹
目前SDH光網絡中常用同軸電纜有：SYV-75-2-1、SFYZ-75- 2-1、SYFVZ-75-1-1、SYV-75-2-2、 SFYZ-75-2-1、 SFYFZ-75-1-1等。
(二)、電纜概念和結構
1、傳輸線：凡是可以傳送光網絡電磁能量的導線都稱為傳輸線。
2、同軸電纜：是傳輸線的一種，所謂同軸是指傳輸線的內導體的軸線與外導體的軸線相同。
3、組成：同軸電纜是由內、外導體組成，兩個導體同軸布置，傳輸信號完全限制在外導體內，外導體接地作為屏蔽層傳輸線，從而保證其屏蔽性能好、傳輸損耗低小、抗干擾性強、使用頻帶寬。常被用于頻率較高的信號的傳輸。
分類代號：S-同軸射頻，SE-射頻對稱電纜，ST-特種射頻電纜。
絕緣介質材料：Y-聚乙烯、F-聚四氟乙烯(F46)、X-橡皮、W-穩定聚乙烯、D-聚乙烯空氣、U-氟塑料空氣
護套材料代號：V-聚氯乙稀、Y-聚乙烯、W-物理發泡、D-錫銅、F-氟塑料;
派生特性：Z-綜合/組合電纜(多芯)、P-多芯再加一層屏蔽鎧裝;
特性阻抗：50歐姆、75歐姆、120歐姆。
絕緣介質芯線外徑整數值：以毫米為單位1、2、3、4、5… …
屏蔽層：一般屏蔽層有一層、兩層、三層及四層。
讀完上述內容之后，您對于常用射頻同軸電纜應該有一個基本的認識了，更多與射頻同軸電纜相關的內容，可以關注我們的“線纜之窗”頻道。如需采購射頻同軸電纜線纜相關的產品，請撥打我們的熱線電話：400-6263-698，專業工程師輔助您的射頻同軸電纜采購工作順利進行。仁昊偉業是一家專業的射頻連接器及組裝線纜生產廠家，十四年的生產經驗，值得您的信賴。選擇仁昊，享受安全，連接你我!文章使用的圖片，均是來自網絡，如有侵權，還請聯系我們進行刪除。
主推產品：bnc連接器
射頻同軸電纜是線材中的常見產品之一，那么對您對于射頻同軸電纜認識有多深呢，下文中，仁昊工程師將為您介紹一下射頻同軸電纜的結構、分類以及技術參數，希望通過我們的講解之后，您能對射頻同軸電纜有一個更深入的認識。仁昊是一家專業的射頻同軸電纜連接器生產商，有著豐富的射頻同軸連接器產品生產經驗，質量可靠，承諾一年質保，用戶無需為售后問題擔憂，歡迎前來采購。
1、產品結構
射頻同軸電纜是指有兩個 同心導體，而導體和屏蔽層又共用同一軸心的電纜。射頻同軸電纜絕緣材料采 用物理發炮聚乙烯隔離銅線導體組成，在里層絕緣材料的外部是另一層環形導體即外導體，外導體采用銅帶成型、焊接、扎紋;或是采用鋁管結構;或是采用編織結構， 然后整個電纜由聚氯乙烯材料的護套包住。
2、產品分類
目前，常用的射頻同軸電纜有兩類：50Ω和75Ω的射頻同軸電纜。
特性阻抗75Ω射頻同軸電纜常用于CATV網，故稱為CATV電纜，傳輸帶寬可達1GHz，目前常用CATV電纜的傳輸帶寬：750MHz。
特性阻抗50Ω射頻同軸電纜主要用于基帶信號傳輸，傳輸帶寬為1～2OMHz，
一般特性阻抗50Ω細同軸電纜的最大傳輸距離為180米，粗同軸電纜可達1000米。
射頻同軸電纜的得名與它的結構相關。射頻同軸電纜也是局域網中最常見的傳輸介質之一。它用來傳遞信息的一對導體是按照一層圓筒式的外導體套在內導體(一根細芯)外面，兩個導體間用絕緣材料互相隔離的結構制選的，外層導體和中心軸芯線的圓心在同一個軸心上，所以叫做射頻同軸電纜，射頻同軸電纜之所以設計成這樣，也是為了防止外部電磁波干擾異常信號的傳遞。
無論是粗纜還是細纜均為總線拓撲結構，即一根纜上接多部機器，這種拓撲適用于機器密集的環境，但是當一觸點發生故障時，故障會串聯影響到整根纜上的所有機器。故障的診斷和修復都很麻煩，因此，將逐步被非屏蔽雙絞線或光纜取代。
3、產品技術參數
(1)同軸電纜的特性阻抗 同軸電纜的平均特性阻抗為50±2Ω，沿單根同軸電纜的阻抗的周期性變化為正弦波，中心平均值±3Ω，其長度小于2米。
(2)同軸電纜的衰減一般指500米長的電纜段的衰減值。當用10MHz的正弦波進行測量時,它的值不超過8.5db(17db/公里);而用5MHz的正弦波進行測量時,它的值不超過6.0db(12db/公里)。
(3)同軸電纜的傳播速度需要的最低傳播速度為0.77C(C為光速)。
(4)同軸電纜直流回路電阻電纜的中心導體的電阻與屏蔽層的電阻之和不超過10毫歐/米(在20℃下測量)。射頻同軸電纜Coaxial Cable是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。它是計算機網絡中使用廣泛的另外一種線材。由于它在主線外包裹絕緣材料，在絕緣材料外面又有一層網狀編織的屏蔽金屬網線，所以能很好的阻隔外界的電磁干擾，提高通訊質量。
射頻同軸電纜的優點是可以在相對長的無中繼器的線路上支持高帶寬通信，而其缺點也是顯而易見的：一是體積大，細纜的直徑就有3/8英寸粗，要占用電纜管道的大量空間;二是不能承受纏結、壓力和嚴重的彎曲，這些都會損壞電纜結構，阻止信號的傳輸;最后就是成本高，而所有這些缺點正是雙絞線能克服的，因此在現在的局域網環境中，基本已被基于雙絞線的以太網物理層規范所取代。
本文來源：http://www.kataqita.cn/spljq/8827/
您對于同軸電纜的產品知識了解多少，下文中，仁昊工程師將為您介紹一下同軸電纜的結構特點以及其發展簡史情況，希望我們的見解，能對您認識同軸電纜產品有所幫助。采購同軸電纜，找仁昊偉業科技，專業同軸電纜連接器供應商，十四年的同軸電纜生產經驗，ISO認證品質，一年質保，售后完善，值得信賴。
同軸電纜由內部導體環繞絕緣層以及絕緣層外的金屬屏蔽網和最外層的護套組成。這種結構的金屬屏蔽網可防止中心導體向外輻射電磁場，也可用來防止外界電磁場干擾中心導體的信號。
結構示意圖：
第一代同軸電纜：實芯聚乙烯材料作絕緣介質的同軸電纜
特點：工藝簡單、衰減大。
第二代同軸電纜：化學發泡聚乙烯材料作絕緣介質的同軸電纜
特點：發泡度50%以下，而且有化學發泡劑殘留物，影響介電性能。
第三代同軸電纜：藕芯縱孔聚乙烯材料作絕緣介質的同軸電纜
特點：衰減較前二代都低，但藕狀體易滲水，國外規定其使用壽命為五年。
第四代同軸線纜：物理發泡聚乙烯材料作絕緣介質的同軸電纜
特點：發泡度高達80%，衰減特小，微孔密閉，性能穩定，使用壽命長。
