超詳細的rj45水晶頭端接方法以及步驟將在這篇文章中淋漓盡致的體現出來，只需讀完，您便會弄懂rj45水晶頭的端接方法和步驟，深入淺出，操作起來也簡單，下面一起來讀一讀這一篇文章吧。

接口定義

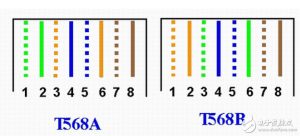

日常生活中，能接觸到的局域網系統，有許多的網絡線纜是用戶自己制作并連接的，在這樣的一個過程里，會出現一些問題，比如接法不規范，而不規范的接法就會帶來維護和檢查的難度。在下面的圖片中，我們可以看到真氣孤兒的RJ45水晶頭接法，主要分為T568A與T568B兩種，接線方法上區別不大，不同之處主要是,T568B的首線對是橙色，T568A的首線對是綠色。

若是直接用網線將兩臺PC用對等網連接，采用一端為T568A， 另一端為T568B這樣的接法比較合適一點。若是通過網絡集線器或網絡交換機組網，網線兩頭接法應同為T568A或T568B，常見的是T568B的接法。

一、接線標準

我們在使用UTP(非屏蔽雙絞線)制作網線主要遵循ANSI/TIA/EIA-568A(簡稱T568A)和ANSI/TIA/EIA-568B(簡稱T568B)標準。T568B標準一般使用較多，在使用三類雙絞線、五類雙絞線、增強的五類雙絞線的網絡工程中一般遵循T568B的接線標準，在使用五類雙絞線時，其傳輸速率可達到100Mbps。

在使用上，T568A/T568B只能在接線顏色上進行區別。

T568A的排線順序為：綠白、綠、橙白、藍、藍白、橙、棕白、棕。

T568B的排線順序為：橙白、橙、綠白、藍、藍白、綠、棕白、棕。

二、RJ-45各腳功能(10BaseT/100BaseTX)

1、傳輸數據正極 Tx+

2、傳輸數據負極 Tx-

3、接收數據正極 Rx+

4、未使用

5、未使用

6、接受數據負極 Rx-

7、未使用

8、未使用

三、rj45水晶頭端結步驟

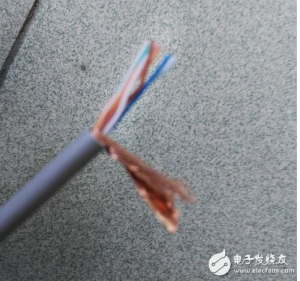

1、先抽出一小段線，然后把外皮剝除一段。

2、將雙絞線反向解開。

3、根據標準排線，注意這非常重要。

一般我們使用T568B標準的直連接法。具體排線方法是：先按“橙綠藍棕，白在前”順序理好線，再4-6交叉，交叉后順序即是“橙白、橙、綠白、藍、藍白、綠、棕白、棕”。另一端接線順序一樣。

但特殊情況，如雙機直接互聯和網絡轉接時需要用交叉連接法：一端按T568B順序，即按上面的順序。另一端按T568A順序，具體排線方法：先按“橙綠藍棕，白在前”順序理好，先4-6交叉，再1-3、2-6交叉，交叉結果為“綠白、綠、橙白、藍、藍白、橙、棕白、棕”。

線的排列順序：左手拿線，線頭朝外，順序是從左到右數。右手拿插頭，金屬簧片朝上插入線芯。

4、絞齊線頭。

5、插入插頭，八根線要遵循同一標準。

6、用卡線鉗夾緊。

7、使用測試儀測試。

四：各種情況下的雙絞線排列順序

1、PC到HUB：

直連法： 按T568B標準，即按“橙白、橙、綠白、藍、藍白、綠、棕白、棕”順序排列。

2、網絡轉接和雙機互聯：

交叉連接法：一端按T568B標準，即按“橙白、橙、綠白、藍、藍白、綠、棕白、棕”順序排列。另一端按T568A標準，“綠白、綠、橙白、藍、藍白、橙、棕白、棕”。

五、注意事項

做雙絞線一定要按以上順序排列制作，才能保證網絡暢通速度快。 有的人直接一一對應做的雙絞線，雖然能用，卻由于1-3線和2-6線不是一對線到對端，抗干擾能力差，所以網速慢，距離長了就不穩定了。
