專為0~300MHz低頻系統使用而設計；
uhf插頭連接器直式公頭螺母鎖緊式接RG58線
料號:RHT-630-0200 產品特點：
標簽:UHF連接器,公頭,直式,180度,接線,螺母鎖緊,RG58
產品規格
| 阻抗 | 非恒定 |
| 頻率范圍 | 0~300MHz |
| 額定電壓 | 500 volts peak |
| 耦合方式 | 5/8-24 螺紋鎖緊 |
| 電纜固定 | 焊接、螺絲固定，螺母鎖緊和壓接 |
| 機械壽命 | 大于500 次 （使用鈹銅接觸件時） |
| 環境溫度 | Mica-filled phenolic insulators: -55°C ~ +149°C Copolymer of styrene and polystyrene: -55°C ~ +85°C TFE insulators: -65°C ~ +165°C |
| 耐環境性 | 除非特殊標注，所有UHF系列連接器均不具有耐環境性能 |
產品圖紙
包裝與運輸
UHF射頻接頭180°直式母頭后鎖板焊線連接器
料號:EB-009-0054 產品特點：
標簽:UHF連接器，直式，母頭，穿墻，面板安裝，焊杯，50歐姆，鍍鎳
產品規格
| 阻抗 | 非恒定 |
| 頻率范圍 | 0~300MHz |
| 額定電壓 | 500 volts peak |
| 耦合方式 | 5/8-24 螺紋鎖緊 |
| 電纜固定 | 焊接、螺絲固定，螺母鎖緊和壓接 |
| 機械壽命 | 大于500 次 （使用鈹銅接觸件時） |
| 環境溫度 | Mica-filled phenolic insulators: -55°C ~ +149°C Copolymer of styrene and polystyrene: -55°C ~ +85°C TFE insulators: -65°C ~ +165°C |
| 耐環境性 | 除非特殊標注，所有UHF系列連接器均不具有耐環境性能 |
產品圖紙
包裝與運輸
同軸電纜UHF轉接頭直式UHF-JJ 公轉公
料號:RHT-630-0133 產品特點：
標簽:UHF-JJ,直式,同軸線纜,公轉公，轉接頭
產品規格
| 阻抗 | 非恒定 |
| 頻率范圍 | 0~300MHz |
| 額定電壓 | 500 volts peak |
| 耦合方式 | 5/8-24 螺紋鎖緊 |
| 電纜固定 | 焊接、螺絲固定，螺母鎖緊和壓接 |
| 機械壽命 | 大于500 次 （使用鈹銅接觸件時） |
| 環境溫度 | Mica-filled phenolic insulators: -55°C ~ +149°C Copolymer of styrene and polystyrene: -55°C ~ +85°C TFE insulators: -65°C ~ +165°C |
| 耐環境性 | 除非特殊標注，所有UHF系列連接器均不具有耐環境性能 |
產品圖紙
包裝與運輸

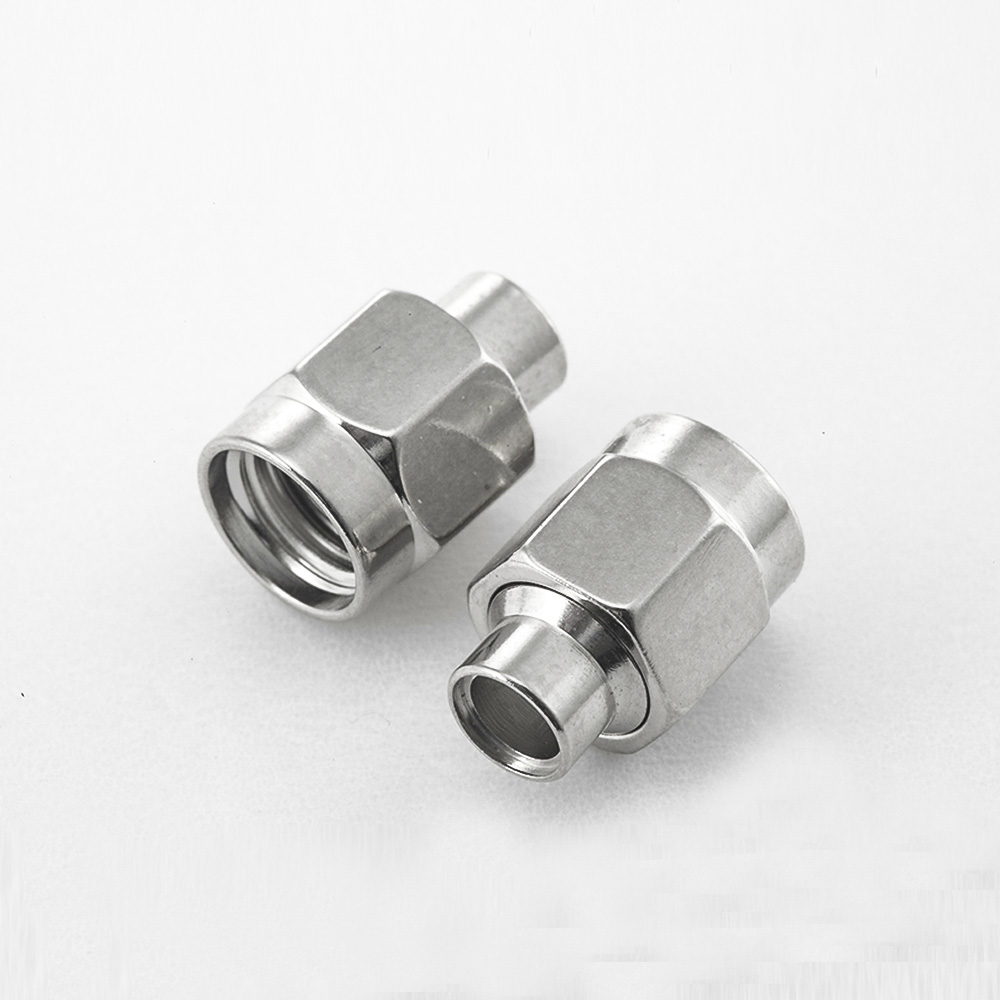

SMA連接器半柔/半剛性-2電纜公頭直式焊接類型
料號:EB-007-0797 產品特點：
標簽:SMA連接器, 公, 直式, 接線, 焊接,焊接, 半柔/半剛-3,銅, 鍍鎳, 標準, 50Ω
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 0~18 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 接RG142，RG405線纜時為1000 V rms 接RG316，RG402線纜時為750 V rms 接RG142，RG405線纜時為500 V rms |
| 工作電壓 | 接RG142，RG405線纜時為500 V rms 接RG316，RG402線纜時為375 V rms 接RG142，RG405線纜時為170 V rms |
| 中心接觸電阻 | ≦ 6.0 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 1/4-36螺紋鎖緊 |
| 保持力 | 15 lbs min. |
| 連接螺母扭矩 | 30 in-lbs. min. |
| 機械壽命 | 大于500次 （使用鈹銅接觸件時） |
| 環境溫度 | -65°C ~ +155°C |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Au:1-3u” |
| 中心針 | Brass | Au:5u” |
| 絕緣子 | Teflon | NONE |
產品圖紙
包裝與運輸
RG58 / RG142 / SYV50-3RF SMA公頭直式連接器壓接
料號:EB-007-0787 產品特點：
標簽:SMA連接器, 公, 直式, 接線, 焊接,壓接, RG58/RG142/SYV50-3,銅, 鍍鎳, 標準, 50Ω
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 0~18 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 接RG142，RG405線纜時為1000 V rms 接RG316，RG402線纜時為750 V rms 接RG142，RG405線纜時為500 V rms |
| 工作電壓 | 接RG142，RG405線纜時為500 V rms 接RG316，RG402線纜時為375 V rms 接RG142，RG405線纜時為170 V rms |
| 中心接觸電阻 | ≦ 6.0 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 1/4-36螺紋鎖緊 |
| 保持力 | 15 lbs min. |
| 連接螺母扭矩 | 30 in-lbs. min. |
| 機械壽命 | 大于500次 （使用鈹銅接觸件時） |
| 環境溫度 | -65°C ~ +155°C |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Au:1-3u” |
| 中心針 | Brass | Au:5u” |
| 絕緣子 | Teflon | NONE |
產品圖紙
包裝與運輸
半柔/半剛性-2 焊接SMA接線連接器公頭直式
料號:EB-007-0798 產品特點：
標簽:SMA連接器, 公, 直式, 接線, 焊接,焊接, 半柔/半剛-2,銅, 鍍金, 標準, 50Ω
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 0~18 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 接RG142，RG405線纜時為1000 V rms 接RG316，RG402線纜時為750 V rms 接RG142，RG405線纜時為500 V rms |
| 工作電壓 | 接RG142，RG405線纜時為500 V rms 接RG316，RG402線纜時為375 V rms 接RG142，RG405線纜時為170 V rms |
| 中心接觸電阻 | ≦ 6.0 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 1/4-36螺紋鎖緊 |
| 保持力 | 15 lbs min. |
| 連接螺母扭矩 | 30 in-lbs. min. |
| 機械壽命 | 大于500次 （使用鈹銅接觸件時） |
| 環境溫度 | -65°C ~ +155°C |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Au:1-3u” |
| 中心針 | Brass | Au:5u” |
| 絕緣子 | Teflon | NONE |
產品圖紙
包裝與運輸
壓接型SMA連接器公頭直式RG174 / RG316 / LMR100
料號:EB-007-0788 產品特點：
標簽:SMA連接器, 公, 直式, 接線, 焊接,壓接, RG174/RG316/LMR100,銅, 鍍鎳, 標準, 50Ω
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 0~18 GHz |
| 電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
| 耐電壓 | 接RG142，RG405線纜時為1000 V rms 接RG316，RG402線纜時為750 V rms 接RG142，RG405線纜時為500 V rms |
| 工作電壓 | 接RG142，RG405線纜時為500 V rms 接RG316，RG402線纜時為375 V rms 接RG142，RG405線纜時為170 V rms |
| 中心接觸電阻 | ≦ 6.0 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 1/4-36螺紋鎖緊 |
| 保持力 | 15 lbs min. |
| 連接螺母扭矩 | 30 in-lbs. min. |
| 機械壽命 | 大于500次 （使用鈹銅接觸件時） |
| 環境溫度 | -65°C ~ +155°C |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Au:1-3u” |
| 中心針 | Brass | Au:5u” |
| 絕緣子 | Teflon | NONE |
產品圖紙
包裝與運輸
uhf型連接器母頭直式板端四孔法蘭安裝
料號:RHT-630-0120 產品特點：
標簽:UHF-KF27,直式,母頭,四孔法蘭,螺母鎖緊,面板安裝
產品規格
| 阻抗 | 非恒定 |
| 頻率范圍 | 0~300MHz |
| 額定電壓 | 500 volts peak |
| 耦合方式 | 5/8-24 螺紋鎖緊 |
| 電纜固定 | 焊接、螺絲固定，螺母鎖緊和壓接 |
| 機械壽命 | 大于500 次 （使用鈹銅接觸件時） |
| 環境溫度 | Mica-filled phenolic insulators: -55°C ~ +149°C Copolymer of styrene and polystyrene: -55°C ~ +85°C TFE insulators: -65°C ~ +165°C |
| 耐環境性 | 除非特殊標注，所有UHF系列連接器均不具有耐環境性能 |
產品圖紙
包裝與運輸
uhf型連接器母頭直式板端四孔法蘭安裝最先出現在仁昊偉業。
]]>BNC 75歐姆母頭彎式焊接PCB板的座子
料號:EB-001-0503 產品特點：
標簽:BNC連接器, 母, 彎式, PCB安裝, 焊接, 插孔, 銅, 鍍鎳, 標準, 75Ω
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
BNC 50歐姆母頭直式焊接PCB板的座子
料號:EB-001-0501 產品特點：
標簽:BNC連接器, 母, 直式, PCB安裝/面板安裝, 焊接, 穿墻/插孔, 防水, 銅, 鍍鎳, 標準, 50Ω
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
