談到防水型射頻同軸連接器的設計，估計很多外貿從業人員會感到一臉懵逼，因為一般情況下，我們接觸的是產品，而沒想過其設計方面的問題，那么射頻同軸連接器設計原則是什么?下面深圳仁昊偉業科技有限公司就為您詳細介紹一下防水型射頻連接器設計的一般原則。

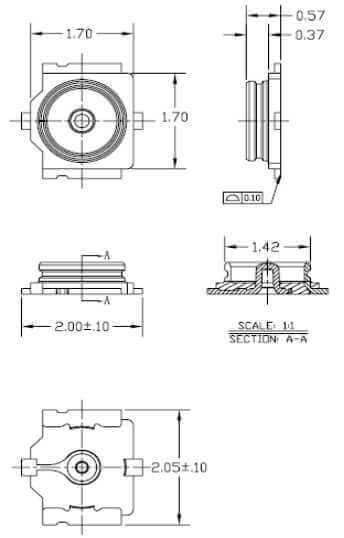

正所謂無規矩不成方圓，不管是在哪方面，都會有一些基本點是需要人們注意的，射頻連接器的設計也是如此。射頻連接器工作原理比較簡單，就是一段可以在rf傳輸系統中實現電氣連接與分離的同軸傳輸線。

連接與分離這一機械過程的實現要求連接器具有可靠的連接界面;連接器的適用性和方便性要求連接界面有多種不同的規格和連接形式;連接器的通用性和互換性要求連接界面的標準化;連接與分離的可靠性與穩定性要求連接器界面尺寸及內外導體相對位置的穩定及足夠的機械保持力。這是對連接器界面及結構的基本要求，另一方面連接器需要與同軸電纜、微帶等傳輸線連接，同樣也需要考慮連接過渡的匹配性、穩定性和連接的可靠性。

深圳仁昊偉業科技有限公司技術人員認為，機械連接的穩定性與可靠性是實現射頻同軸連接器電氣連接可靠性與穩定性的基礎，穩定可靠的機械結構加上均勻匹配的阻抗、合理的介質材料，便可得到電氣性能優良的射頻同軸連接器。

同時，深圳仁昊偉業科技有限公司技術人員要指出，阻抗的不連續是難以避免的：界面的機械連接及界面的容差導致連接界面的阻抗不連續;用于保證機械穩定性的臺階定位結構導致不連續電容的存在;機械公差及介質電參數的漂移導致特性阻抗的漂移;連接器與電纜及微帶等射頻傳輸線連接部分的適配性及電磁場場形變化也會產生特性阻抗不連續。只有對這些不連續逐一進行識別和補償，才能使射頻同軸連接器具有更好的電性能指標。

對于射頻同軸連接器設計補償計算有很多理論書籍、學術論文中都會由比較詳細而全面的介紹，德索五金點子此處就不多做討論了，但需要說明的是絕大多數的經驗公式都是通過對大尺寸同軸傳輸線的研究得來的，對于平時使用頻率較低的連接器的設計來說，其精確度已經完全可以應付，而對于小尺寸、高頻率、高性能要求的連接器(如毫米波連接器)設計而言，由于尺寸公差、表面粗糙度、金屬材料表面電阻率及介質電參數的穩定性等方面的影響變得不可忽略，因此這里得到的結果僅僅作為一個參考。

根據上文，可以得出結論：在明確了用戶需求以及確定了連接器界面的情形下，深圳仁昊偉業科技有限公司將連接器的基本設計思想總結為如下三點：1.在滿足客戶需求的前提下，盡可能的使用最簡潔的設計結構，這樣可以有效減少不連續點的存在，并提高機械的可靠性;2.盡量使每一段的阻抗都與標稱特性阻抗相符;3.· 對不可避免的不連續逐一進行共面補償。

如果您還有射頻同軸連接器設計方面的問題存在疑惑，可以向深圳仁昊偉業科技有限公司sale@renhotec.com 發送電子郵件，收到郵件之后，我們會安排連接器設計工程師回復您的疑惑。深圳仁昊偉業科技有限公司是一家專業生產射頻連接器的企業，有自己的工廠，專注射頻產品生產已有十三個年頭，產品均已通過ISO9001認證，達到RoHS 和 REACH標準的要求。大部分防水射頻產品，深圳仁昊偉業科技有限公司均可定制生產，有自己獨立加工廠，無需排單，交貨及時。

本文來源：http://www.kataqita.cn/spljq/2634/

作為長期采購連接器的客戶來說，對于射頻同軸連接器的相關知識一定不會陌生，但若是問他們可否知道防脫落射頻同軸連接器的概況，那怕是沒有幾個客戶能回答上來了。到底什么是防脫落射頻同軸連接器呢?下面深圳仁昊偉業科技有限公司的技術人員將為您講解一下防脫落射頻同軸連接器的基礎知識。

防脫落射頻同軸連接器是連接器中的一種，只不過它采取了一些新型的同軸連接技術，結構比較簡單，可以有效的防治rf連接器內部的絕緣子發生相對的轉動，讓出現松動的概率將到最低，從而產品的安全性能便得到了有效保證，還讓射頻同軸連接器使用壽命大大增加。

仁昊技術人員指出：止轉釘的三部分結構設置，使其安裝阻力減小，止轉效果增加，不易掉落松脫，在一定程度上也增加了其使用壽命;一般而言，采用此種結構制造的射頻產品，電器性能如下：

1.阻抗:50Ω

2.耐壓:不小于2700V

3.駐波比:0-3GHz VSWR<1.06;0-4GHz VSWR<1.09

4.接觸電阻:中心導體≤5mΩ;外導體≤2.5mΩ

5.絕緣≥10000MΩ

6.通過48小時鹽霧試驗。

閱讀完上文之后，您對于防脫落射頻同軸連接器應該有一個基礎了解了，如果您還有其他射頻同軸連接器的問題困擾，可以向深圳仁昊偉業科技有限公司發送咨詢郵件sale@renhotec.com，屆時我們會安排技術人員解答您的問題。

總之，我們希望所有客戶，都能找到適合自己需求的連接器產品，深圳仁昊偉業科技有限公司很愿意成為您的合作伙伴，有興趣了解我們的話，可以點擊http://www.kataqita.cn/company/進入深圳仁昊偉業科技有限公司的介紹，讓您看到一個更立體的仁昊。

深圳仁昊偉業科技有限公司所生產的射頻同軸連接器涵蓋了各個類型，我們的產品入口http://www.kataqita.cn/products/，進去之后您可以看到rf連接器、rf線材、rf轉接頭、天線等。

對于很多客戶而言，價格是他們采購射頻同軸連接器產品中考慮的一個比較重要的因素。貴的價格未必能買到優質的射頻同軸連接器產品，因此選擇起來十分頭疼。在這個時候，深圳仁昊偉業科技有限公司小編想奉勸廣大客戶，當你不知道這個射頻同軸連接器價格是否合理的時候，挑一個您信任的廠家比較重要。選那些有實力的，產品符合行業標準的，能按時交貨的，這些才是您的重要考量。

深圳仁昊偉業科技有限公司是一家專業生產射頻同軸連接器產品的企業，迄今為止，已經有十三年的生產經驗了，深耕rf連接器領域多年，所造產品遠銷全球40多個國家。并且，本公司所有產品均通過了ISO9001質量體系認證，根據ROHS和REACH標準生產，滿足了國內外市場的環保需求。

同時，我們的價格也是行業內比較合理的，由于rf射頻同軸連接器產品種類較多，無法提供詳細的價格信息，如果您有rf射頻同軸連接器采購及定制需求，可以撥打我們的電話(0769-81100186)進行詢盤。您大可放心，我們的價格絕對對得起產品的品質，量大的也會給您一定的折扣。

射頻同軸連接器價格影響因素有很多，不同的時間，您在采購的過程都會遇到不同的報價情況，這都是很正常的事情。因為有可能最近某一款產品原材料緊缺，導致原材料價格上漲，原材料價格上漲之后，自然產品價格也會跟著上漲。但總體上，我們會保證產品價格在一個合理公道的范圍之內，所有您不用擔心。

更多射頻連接器產品詳情了解，請點擊rf連接器網址，http://www.kataqita.cn/company/，查看產品性能、材質和外形，并申請免費拿樣。

本文來源：http://www.kataqita.cn/spljq/2581/

那些射頻防水連接器產品您知道哪些，射頻同軸連接器應用的領域非常廣泛，種類也比較多，下面深圳仁昊偉業科技有限公司為您介紹一下常用射頻同軸連接器的內容。

射頻信號自身的特點十分突出，因此傳輸信號的過程中會涉及到一些特別的媒介，而相應連接器也很特殊，這里德索主要介紹常見的射頻同軸連接器(RF COAXIAL CONNECTOR)，符合標準GB11316-89、IEC169、MIL-C-31012等標準。

一、常見的同軸連接器及主要性能對照表：

除上述連接器以外，還有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等連接器，但主要是一些公司的型號。

二、常見同軸連接器的選擇：

BNC是卡口式，多用于低于4GHz的射頻連接，廣泛用于儀器儀表及計算機互聯

TNC是螺紋連接，尺寸等方面類似BNC，工作頻率可達11GHz，螺紋式適合振動環境

SMA是螺紋連接，應用最廣泛，阻抗有50和75歐姆兩種，50歐姆時配軟電纜使用頻率低于12.4Ghz，配半剛性電纜最高到26.5GHz

SMB體積小于SMA，為插入自鎖結構，用于快速連接，常用于數字通訊，是L9的換代品，50歐姆可到4GHz，75歐姆到2GHz

SMC為螺紋連接，其他類似SMB，有更寬的頻率范圍，常用于工防或高振動環境

N型連接器為螺紋式，以空氣為絕緣材料，造價低，頻率可達11GHz，常用于測試儀器上，有50和75歐姆兩種

MCX和MMCX連接器體積小，用于密集型連接

BMA用于頻率達18GHz的低功率微波系統的盲插連接

每種連接器都有工防和商業標準，工防按MIL-C-39012制造，全銅零件、聚四氟乙烯絕緣、內外鍍金，性能最可靠，但造價較高。

商業標準設計則使用廉價材料，如黃銅鑄體、聚丙烯絕緣、銀鍍層等，可靠性就差一些。

連接器材料有黃銅、鈹銅和不銹鋼，中心導體一般鍍金，保證低電阻和耐腐蝕。工防要求在SMA和SMB上鍍金，在N、TNC及BNC上鍍銀，因為銀易氧化，用戶更喜歡鍍鎳。

絕緣材料有聚四氟乙烯、聚丙烯及韌化聚苯乙烯，其中聚四氟乙烯絕緣性能最好，但成本較高。

三、常用連接器的性能列表：

1.L29(7/16)

標準：IEC169-4、CECC22190、DIN47223

特點：較大型螺紋式中高能量傳輸

溫度范圍：-40～+85

耐久性：500次

PLUG內徑/JACK內徑：21mm/22.5mm

電氣性能：

特性阻抗：50歐姆

工作電壓：2700Vrms

頻率范圍：0-7.5GHz

介質耐壓：4000Vrms

接觸電阻：內導體<0.4mOhm，外導體<1.5mOhm

絕緣電阻：>10000兆歐

VSWR：<1.30

材料：

殼體：黃銅鍍鎳或銀

插針：黃銅鍍硬金或銀

插孔：錫青銅鍍硬金或銀

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

2.N

標準：MIL-C-39012、IEC169-16、CECC22210

特點：螺紋式中大功率

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK內徑：16mm/8.6mm

電氣性能：

特性阻抗：50歐姆

工作電壓：1000Vrms

頻率范圍：0-11GHz

介質耐壓：1500V

接觸電阻：內導體<1mOhm，外導體<0.2mOhm

絕緣電阻：>5000兆歐

VSWR：<1.30

材料：

殼體：黃銅鍍鎳

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金或錫青銅鍍金

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

3.BNC

標準：MIL-C-39012、IEC169-8

特點：卡口式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK內徑：9.8mm/9.6mm

電氣性能：

特性阻抗：50/75歐姆

工作電壓：500V

頻率范圍：0-4GHz

介質耐壓：1500V

接觸電阻：內導體<1.5mOhm，外導體<1mOhm

絕緣電阻：>5000兆歐

VSWR：<1.30

材料：

殼體：黃銅鍍鎳

插針：黃銅鍍硬金

插孔：鈹青銅或錫青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳

4.TNC

標準：MIL-C-39012、IEC169-17

特點：螺紋式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK外徑：11mm/9.6mm

電氣性能：

特性阻抗：50歐姆

工作電壓：500V

頻率范圍：0-11GHz

介質耐壓：1500V

接觸電阻：內導體<1.5mOhm，外導體<0.2mOhm

絕緣電阻：>5000兆歐

VSWR：<1.3

材料：

殼體：黃銅鍍鎳

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

5.L9(1.6/5.6)

標準：IEC169-13、CECC22240、DIN47295

特點：小型螺紋式

溫度范圍：-40～+85

耐久性：500次

PLUG內徑/JACK內徑：8.2mm/4mm

電氣性能：

特性阻抗：75歐姆

工作電壓：330V

頻率范圍：0-1GHz

介質耐壓：1000V

接觸電阻：內導體<10mOhm，外導體<5mOhm

絕緣電阻：>10000兆歐

材料：

殼體：黃銅鍍鎳或金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或金

6.SMA

標準：MIL-C-39012、IEC169-15、CECC22110

特點：小型螺紋式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK外徑：6.5mm/5.4mm

電氣性能：

特性阻抗：50歐姆

工作電壓：335Vrms

頻率范圍：0-12.4GHz(軟電纜)/0-18GHz(半剛性電纜)

介質耐壓：1000Vrms

接觸電阻：內導體<3mOhm，外導體<2mOhm

絕緣電阻：>5000兆歐

插入損耗：0.15dB(6GHz)

射頻泄漏：-60dB/-90dB(軟電纜/半剛電纜)@2-3GHz

VSWR：直式軟性電纜<1.15+0.02f(GHz)

彎式軟性電纜<1.20+0.03f(GHz)

彎式半剛電纜<1.05+0.01f(GHz)

彎式半剛電纜<1.10+0.01f(GHz)

材料：

殼體：黃銅鍍硬金或不銹鋼表面鈍化

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

7.SMB

標準：MIL-C-39012、IEC169-10、CECC22130

特點：小型推入鎖緊式

溫度范圍：-65～+165

耐久性：500次

PLUG接觸桿外徑/JACK內徑：2mm/3.7mm

電氣性能：

特性阻抗：50/75歐姆

工作電壓：250V

頻率范圍：0-4GHz(50歐姆)/0-2GHz(75歐姆)

介質耐壓：750V

接觸電阻：內導體<6mOhm，外導體<1mOhm

絕緣電阻：>1000兆歐

VSWR：<1.34

材料：

殼體：黃銅鍍硬金

彈性接觸桿：鈹青銅鍍硬金

插針：黃銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

8.SMC

標準：MIL-C-39012、IEC169-18、CECC22140

特點：小型螺紋式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK外徑：3.8mm/3.7mm

電氣性能：

特性阻抗：50歐姆

工作電壓：250V

頻率范圍：0-10GHz

介質耐壓：750V

接觸電阻：內導體<6mOhm，外導體<1mOhm

絕緣電阻：>1000兆歐

VSWR：直式<1.25 彎式<1.35

材料：

殼體：黃銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

9.BMA

標準：IEC169-33

特點：微型推入式

溫度范圍：-65～+155

耐久性：500次

PLUG外徑/JACK外徑：5.3mm/7.4mm

電氣性能：

特性阻抗：50歐姆

工作電壓：250V

頻率范圍：0-18GHz

介質耐壓：750V

接觸電阻：內導體<3mOhm，外導體<2mOhm

絕緣電阻：>5000兆歐

VSWR：<1.30

材料：

殼體：黃銅鍍硬金或鎳及不銹鋼鈍化

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳

10.SSMA

標準：MIL-C-39012、IEC169-18、CECC22140

特點：微型螺紋式

溫度范圍：-55～+155

耐久性：500次

PLUG內徑/JACK外徑：5mm/4mm

電氣性能：

特性阻抗：50歐姆

工作電壓：250V

頻率范圍：0-35GHz

介質耐壓：750V

接觸電阻：內導體<4mOhm，外導體<2.5mOhm

絕緣電阻：>1000兆歐

VSWR：<1.07+0.1f(GHz)

材料：

殼體：黃銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

11.SSMB

標準：IEC169-19、CECC22170

特點：微型推入式

溫度范圍：-55～+155

耐久性：500次

PLUG內徑/JACK外徑：4.5mm/2.7mm

電氣性能：

特性阻抗：50歐姆

工作電壓：250V

頻率范圍：0-11GHz

介質耐壓：500V

接觸電阻：內導體<5mOhm，外導體<2.5mOhm

絕緣電阻：>1000兆歐

VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz)

彎式<1.50(0-1GHz) <1.63(0-3GHz)

材料：

殼體：黃銅鍍硬金

插針：錫青銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

12.MCX(OSX)

標準：CECC22220

特點：小型插接自鎖式

溫度范圍：-65～+155

耐久性：500次

PLUG外徑/JACK內徑：3.7mm/3.45mm

電氣性能：

特性阻抗：50/75歐姆

頻率范圍：0-6GHz(50歐姆) 0-1.5GHz(75歐姆)

介質耐壓：750V

接觸電阻：內導體<5mOhm，外導體<2.5mOhm

絕緣電阻：>1000兆歐

VSWR： <1.20(50歐姆) <1.35(75歐姆)

材料：

殼體：黃銅鍍硬金

彈性接觸件：鈹青銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

13.MMCX(C2.5)

標準：CECC22340

特點：微型插接自鎖式

溫度范圍：-40～+90

耐久性：500次

PLUG外徑/JACK內徑：2.4mm/3mm

電氣性能：

特性阻抗：50歐姆

工作電壓：170V

頻率范圍：0-6GHz

介質耐壓：500V

接觸電阻：內導體<10mOhm，外導體<5mOhm

絕緣電阻：>1000兆歐

VSWR： <1.25

材料：

殼體：黃銅鍍硬金

彈性接觸件：鈹青銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或鍍金

14.SAA(1.0/2.3)

標準：CECC22230、DIN47297

特點：直插鎖緊式

溫度范圍：-65～+155

耐久性：500次

PLUG內徑/JACK內徑：2.3mm/4.1mm

電氣性能：

特性阻抗：50/75歐姆

工作電壓：250V

頻率范圍：0-4.8GHz(50歐姆)/0-1.65GHz(75歐姆)

介質耐壓：750V

接觸電阻：內導體<10mOhm，外導體<7.5mOhm

絕緣電阻：>1000兆歐

VSWR：直式<1.25 彎式<1.40

材料：

殼體：黃銅鍍硬金

彈性接觸桿：鈹青銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳

15.MSP

標準：NEC公司產品

特點：推入自鎖式

溫度范圍：-65～+165

耐久性：500次

PLUG內徑/JACK內徑：5mm/4mm

電氣性能：

特性阻抗：75歐姆

頻率范圍：0-1GHz

介質耐壓：750V

接觸電阻：內導體<10mOhm，外導體<4mOhm

絕緣電阻：>1000兆歐

VSWR： <1.25

材料：

殼體：黃銅鍍鎳

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金或錫青銅鍍金

絕緣體：聚四氟乙烯

密封件：硅橡膠

壓接套：銅合金鍍鎳

16.C4(1.0/2.3)

標準：DIN41626

特點：小型推入式

溫度范圍：-55～+125

耐久性：500次

PLUG外徑/JACK內徑：4.7mm/3mm

電氣性能：

特性阻抗：50/75歐姆

工作電壓：250V

頻率范圍：0-2GHz(50歐姆) 0-1.5GHz(75歐姆)

介質耐壓：750V

接觸電阻：內導體<10mOhm，外導體<5mOhm

絕緣電阻：>1000兆歐

材料：

殼體：黃銅鍍硬金

彈性接觸件：鈹青銅鍍硬金

插針：黃銅鍍硬金

插孔：鈹青銅鍍硬金

絕緣體：聚四氟乙烯

壓接套：銅合金鍍鎳或金

以上內容便是深圳仁昊偉業科技有限公司針對常見射頻同軸連接器內容的介紹，如果您其他射頻連接器的問題可以在此篇文章下留言，我們會安排技術人員給您回復。想了解更詳細的專業知識可上深圳仁昊偉業科技有限公司官網。采購以及定制連接器產品，一定選正規專業的連接器廠家，這樣我們對于購買的產品才能放心。深圳仁昊偉業科技有限公司，13年的連接器生產經驗，產品均達到行業標準，值得您的信賴!
