再我們現在的生活中，藍牙是電子產品中非常普及的一種功能，藍牙的普及，離不開藍牙模塊，而藍牙模塊中一個比較重要的東西那便是天線。到底什么天線呢?天線是一種用來發射或者接收電磁波的元器件。發射天線的作用主要是將發射機的高頻電流能量有效地轉換成空間的電磁能量;而接收天線的作用則恰恰相反，因此天線本質上可以說是一個能量轉換器。

了解藍牙的用戶應該很清楚，其實藍牙模塊能夠不用考慮使用位置或使用方向都能夠順利完成短距離的數據傳輸，但適當的藍牙天線設計將會有助于達到更好的傳輸質量。那么什么樣的藍牙模塊天線會比較好呢，市面上產檢的兩種天線ipex接口外接天線和pcb板載天線各自的優缺點是什么呢，下面仁昊偉業科技工程師針對IPEX接口外接天線和PCB板載天線來做一個對比。

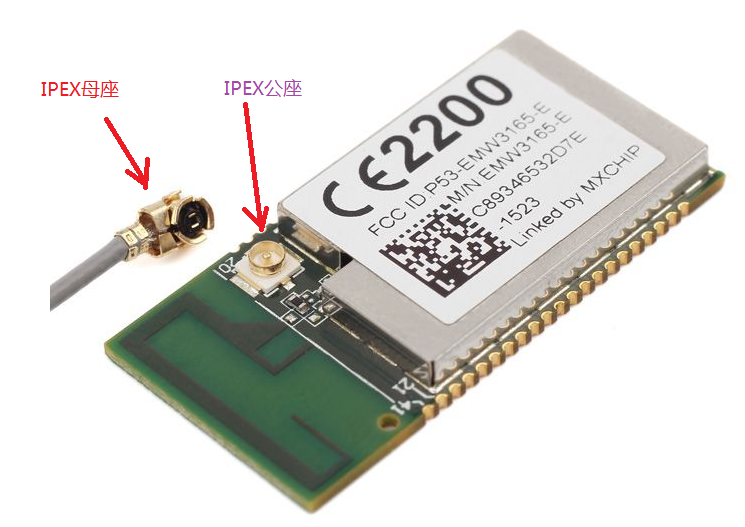

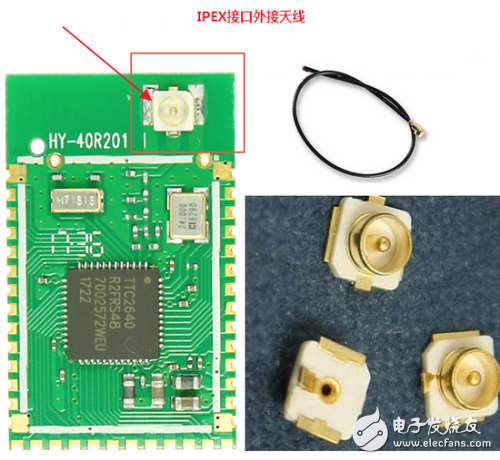

IPEX接口外接天線，它的優點是：信號的方向指向性好，效率高，抗干擾能力強，能遠離主板上的干擾，而且不用過多的進行調試匹配，作為終端廠家，只需要外面接一個IPEX的天線即可;當然也有缺點：成本高，組裝麻煩。

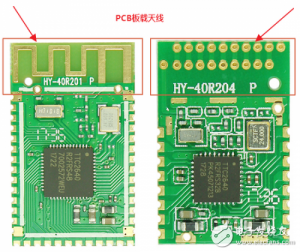

PCB板載天線，它的優點是：成本低，不需要單獨組裝天線，不易觸碰損壞且組裝方便，但有得必有失—– PCB天線容易受到主板上的干擾，效率相對較低，犧牲性能。

說明：因為近距離數據傳輸本身就比較穩定，所以藍牙模塊上的天線其實在近處時的效果是差不多的。但是距離遠了，外置天線會有明顯的優勢。

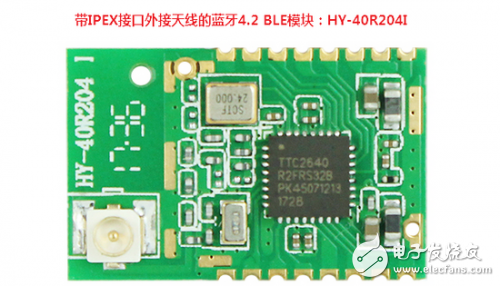

深圳市升潤科技有限公司作為國內知名的藍牙模塊供應商，深耕BLE市場，現已推出多款藍牙模塊，比如帶IPEX接口外接天線的藍牙4.2 BLE模塊：HY-40R204I。采用的是TI的CC2640R2F方案。

(1)一般特性：

尺寸：17.9*11.59*2.0/2.6(帶屏蔽罩)mm

通訊接口：UART/SPI

傳輸距離：120米

頻率范圍：2402-2480MHZ(2.4G ISM頻段)

發射功率：-20~5dBm(用戶可通過軟件編程設定)

接收靈敏度：-96dBm

天線選項：IPEX外接天線

傳輸速率：12K/S(不加密，單連接，單包248字節/20ms);1K/s(不加密，能同時被4個主機連接，單包20字節/20ms)

波特率：9600-600000

bps(默認256000 bps)

工作電壓：2.4-3.6V(DC)

工作電流：AcTIve-Mode RX：5.9 mA max

AcTIve-Mode TX at 0 dBm: 6.1 mA max

AcTIve-Mode TX at +5 dBm: 9.1 mA max

睡眠: 3.54μA avg

數傳: 2.75 mA avg

工作溫度：-40℃~+85℃

存儲溫度：-40℃~+85℃

安規認證：符合BQB/FCC/CE/RoHS認證

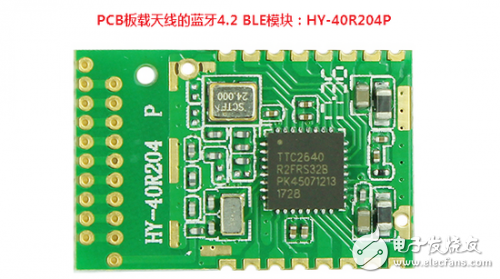

升潤科技是BLE低功耗、藍牙數據模塊的生產廠家，采用進口德州儀器(TI)藍牙芯片，藍牙模塊均經過高低溫長期測試，性能一致穩定，PCB板載天線的BLE藍牙4.2模塊：HY-40R204P

(1)一般特性：

最大發射功率：+5dBm

最小發射功率：-21dBm

接收靈敏度：-97dBm

最大傳輸距離：120M

(2)功耗：

Active-Mode RX：5.9 mA max

Active-Mode TX at 0 dBm: 6.1 mA max

Active-Mode TX at +5 dBm: 9.1 mA max

睡眠: 3.54μA avg

數傳: 2.75 mA avg

(3)透傳特性：

最高傳輸速度：12KB/S

最高串口波特率：600000 bps
