趣味講解電子連接器的種類

/0 評論/分類： /作者：

在電子元器件行業中，電子連接器是一個較大的品類，本身電子連接器就涉及了很多種類，那么究竟電子連接器的種類有哪些呢?如果您對于電子連接器的種類還不了解的話，可以看看仁昊偉業科技為您整理的電子連接器種類資料，相信對您有所幫助。

電子連接器，比較重要的一環便是原材料的選擇。說起材料的選擇，是基于加工成型性，產品應用性及強度性質上的綜合考量;電子連接器的成本受材料的價格，加工的難易及生產的效能而有所差異; 電子連接器材料主要包含絕緣體材料(塑膠原料)，導體材料(磷銅，黃銅);電子連接器常用的工程塑膠料有：LCP，NYLON，PBT。

LCP

具有線膨脹系數小，注塑成型收縮率低和非常突出的強度和彈性模量以及優良的耐熱性，具有較高的負荷變形溫度，有些可高達340度以上，LCP還具有耐化學藥品和氣密性優良，因此一般連接器尤其需要SMT的都首選LCP料，eg:MINI PCI EXPRESS;DDR。

NYLON

成本較低,抗拉強度很高,有突出的耐磨性和自澗滑性,流動性好,利于薄壁成型,但縮水嚴重,易產生毛頭,成型前需嚴格進行烘烤,以防產生水解,一般連接器尤其DIP的大多用NYLON料，eg:PCI 120P;PCI EXPRESS?！BT

成本低,強度高,耐摩擦,但成型性較差,縮水嚴重,由于熔化溫度較低,過波峰焊 時會產生塑料熔化現象。

閱讀完上述內容之后，您對于電子連接器的種類應該有個基本認識了，希望各位讀者能夠記住這些電子連接器類別的知識，并將其運用到實踐當中。如果您有電子連接器BNC接頭、SMA接頭、F型接頭、N型接頭、SMB接頭、MCX接頭、TNC接頭的采購工作，可以登錄http://www.kataqita.cn/。豐富的射頻連接器生產經驗，產品均通過了ISO認證，一年內享受質保，廣大客戶可放心采購。

本文來源：http://www.kataqita.cn/jishuwendang/2870/

介紹一下電子連接器的定義

/0 評論/分類： /作者：

下文中，仁昊偉業工程師將為介紹一些關于電子連接器定義方面的內容，幫助大家更好的認識電子連接器。希望本著綿薄之力，可以助您提升對電子連接器行業認識的深度，并更好的進行各自的采購工作。

電子連接器(也常被稱為電路連接器，電連接器)，將一個回路上的兩個導體橋接起來,使得電流或者訊號可以從一個導體流向另一個導體的導體設備。它廣泛地應用于各種電氣線路中，起著連接或斷開電流或者信號的作用。這種連接可能是暫時并方便隨時插拔的，也可能是電氣設備或導線之間永久的結點。

電子連接器是傳輸電子信號的裝置(類比信號或數位信號)，可提供分離的界面用以連接兩個次電子系統，是用以完成電路或電子機器等相互間電氣連接的元件。如：電源插頭/插座、IC腳座、電話線插頭等皆是。廣泛應用于電子工業。

電子連接器是一種電機系統，其可提供可分離的界面用以連接兩個次電子系統，簡單的說，用以完成電路或電子機器等相互間電器連接之元件成為連接器亦即兩者之間的橋梁。

電子可作為電路間，組件間，系統間電氣/電子傳輸連接部件，使功率，信號，電流能穩定可靠的流通，又方便產品組裝，維修，更換。

閱讀完上述內容之后，您對于電子連接器的定義應該有個基本認識了，如果你想知道更多關于電子連接器方面的知識，可閱讀其他知識技術文章。德索電子，專業的電子連接器生產廠家，經驗豐富，值得您的信賴。

本文來源：http://www.kataqita.cn/jishuwendang/2866/

沒聽說過bnc雙軸連接器的看過來

/0 評論/分類： /作者：

您對于BNC雙軸連接器的知識了解多少，BNC雙軸連接器與屏蔽對絞電纜有著密切的關聯。一般而言，與屏蔽對絞電纜連接器的連接器被人們稱之為bnc雙軸連接器，也可以叫BNC雙軸接頭、雙插頭BNC等。下面深圳仁昊偉業科技有限公司的工程師將詳細為您介紹一下BNC雙軸連接器的相關內容。

雙軸BNC連接使用與通用BNC相同的刺刀鎖定外殼，外觀像傳統的BNC頭，但接頭帶有極性相反極化階梯鍵槽，內部包含兩個獨立的接觸點，即耦合極化觸點，為一對插頭插座雙接觸體(見圖2)，方便連接78Ω或95Ω的差分對線纜，如RG108、M17/176-0002高溫屏蔽線和Belden9272。雙BNC連接器雖然外觀類似普通BNC接頭，但不兼容匹配普通BNC接頭。

以上便是深圳仁昊偉業科技有限公司工程師針對bnc雙軸連接器所做的介紹，如果您有BNC雙軸連接器采購與定制方面的需求，可以撥打我們的電話0769-81100186。BNC連接器是深圳仁昊偉業科技有限公司的主打產品，性能良好，產品均通過了ISO認證，客戶朋友可以放心購買。進入我們的BNC產品頻道，點擊http://www.kataqita.cn/products/rf-connector/bnc-connector/進入，多款優質BNC產品詳情供您預覽。

深圳仁昊偉業科技有限公司除了BNC系列產品以外，還有SMA、SMB、TNC、F型、N型等各種優質產品，射頻產品品類齊全，http://www.kataqita.cn/products/rf-connector/。

防水型TNC連接器知識科普快來讀下吧

/0 評論/分類： /作者：

您對于TNC連接器知道多少，作為一名電子元器件愛好者，對于tnc連接器的知識肯定不能一無所知，下面深圳市仁昊偉業科技有限公司工程師就來為您介紹一下TNC連接器接頭方面的知識，希望對您有用。

仁昊工程師指出：TNC連接器是BNC連接器的變形，TNC連接器是一種很常見射頻連接器,全稱是Thread Neill-Concelman(螺紋連接器)。

TNC連接器是按照什么標準制造的，您知道嗎?TNC系列產品是按照工防MIL-C-39012研制生產的一種有螺紋連接機構的中小功率連接器。它具有抗振性強、可靠性高、機械和電氣性能優良等特點，廣泛地應用于無線電設備和電子儀器中連接射頻同軸電纜。該系列產品能與國際上TNC系列射頻同軸連接器相應產品進行互換。

讀完上文后，您對于TNC連接器應該有個初步了解了，在以后的更文中，小編還會講解關于TNC連接器方面的知識，不可錯過額!當然，如果您有TNC采購方面的需求，也可以直接撥打深圳市仁昊偉業科技有限公司的電話：0769-81153906。深圳市仁昊偉業科技有限公司，在TNC連接器生產方面，經驗豐富，十二年的研發、生產、銷售沉淀，讓我們的產品遠銷海外40多個國家。

仁昊工程師告訴您連接器sma接口如何使用

/0 評論/分類： /作者：

最近，不少用戶在網上發問：“SMA接口 可以接電腦嗎? 可是我找不到電腦有插口啊。是不是要轉換還是什么的”。對于這些連接器sma接口怎么使用的問題，深圳仁昊偉業科技有限公司的技術人員將在下文中為您詳細的解答連接器sma接口的使用問題。

其實，連接器sma的使用，十分簡單，只需將插頭插入，旋緊螺紋即可。用戶朋友們可以拿起自己手邊的sma產品試驗一下。連接器sma接口怎么使用的問題，您應該已經清楚了，在弄懂連接器sma接口怎么使用之后，用戶應該系統的了解一下sma接口的概念，原理等。

德索五金電子技術人員指出：SMA接口是一種連接方式，也稱為SMA連接器。適用于頻率范圍直至26.5GHz的微波領域的應用。應用范圍如電信通訊、網絡、無線通訊以及檢測和測量儀器。用作射頻信號的連接。它具有頻帶寬、性能優、高可靠、壽命長的特點。

SMA接口有兩種形式，標準的SMA是一端“外螺紋+孔”，另一端“內螺紋+針”;反極性 RP-SMA是一端“外螺紋+針”，另一端為“內螺紋+孔”。類似的接口還有TNC接口，N型接口，和SMA接口在外形和用途上有相似，但尺寸不同。

閱讀完上述內容之后，您對于連接器sma接口怎么使用以及sma相關原理、概念知識有一個基礎了解了，如果您還有更多關于sma方面的問題不懂，可以向我們發送郵件咨詢，我們會第一時間回復您的郵件，郵件地址：sale@renhotec.com。采購以及定制sma，撥打電話 0769-81100186，查看sma產品圖紙、規格、參數等信息。

本文來源：http://www.kataqita.cn/

詳述bnc連接器與Q9頭連接器二者的差異

/0 評論/分類： /作者：

在連接器中，有一款Q9系列的產品，這一款產品與bnc連接器有什么不同呢?相信很多人都不太懂這個問題，下面深圳仁昊偉業科技有限公司的技術人員將為大家介紹一下Q9頭連接器以及bnc連接器的知識，讓大家更好的區別BNC連接器與Q9連接器。

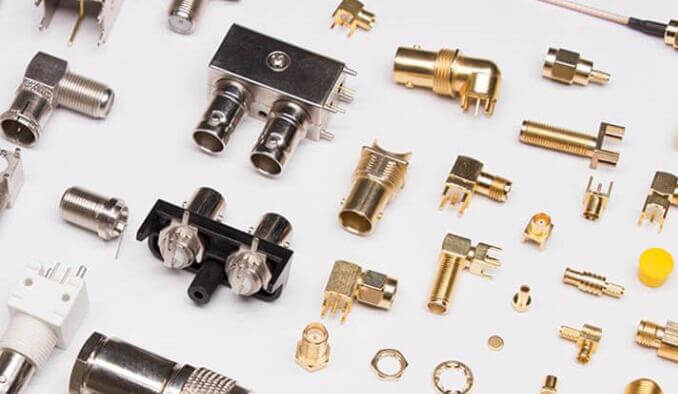

bnc連接器(展示圖)

bnc連接器的英文全稱是Bayonet Neill-concelman，直譯為“尼爾—康塞曼卡口”，它由一根中心針、一個外套和卡座組成。而Q9接頭在外形上幾乎與bnc連接器一模一樣，外行人，根本無法區分這兩種產品，甚至不少專賣bnc連接器的人都無法說出bnc連接器與Q9的區別，這就導致不少從業者拿Q9頭當bnc來賣。

BNC接頭與Q9接頭的區別：BNC是尺寸英制的標準，而Q9是國標，具體表現在中間的芯子部分(下圖箭頭所指的紅色圈圈部分)，BNC的膠芯更細一點、離接頭的邊沿更遠一點(為3.8mm)，而Q9的要粗且離邊沿更近。

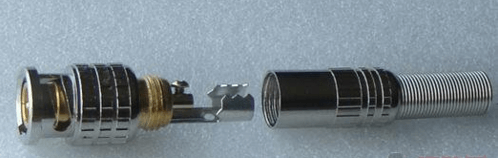

Q9頭連接器(展示圖)

Q9頭與BNC像DB9公母頭一樣的一對關系.用于像示波器,信號發生器等.Q9和NBC的口徑稍微有點不同，BNC的母頭中間的縫隙比Q9得稍微大一些，一般示波器都是BNC的，用Q9也能插進去，但是時間長了會插壞的，另外一半頭上都是有標記的，留心一下就知道了。50歐姆適用于傳輸功率，75歐姆適用于傳輸信號。數字線必須是75歐姆的。

閱讀完上述內容之后，您應該對“bnc射頻連接器與Q9頭連接器什么不同嗎”這個問題有一定的了解了，想了解更多關于bnc連接器的相關知識，可以查閱深圳仁昊偉業科技有限公司其他文章。如果您需要采購或者定制bnc連接器產品，可以撥打我們的電話0769-81100186。

關于仁昊防水型sma連接器規格尺寸的介紹

/0 評論/分類： /作者：

作為連接器制造行業中的一員，如果對于sma射頻同軸連接器規格尺寸處于不解的狀態，那么在面對客戶的時候，會給人留下很不專業的形象，為此，深圳仁昊偉業科技有限公司的技術人員，將會您詳細講解一些關于sma射頻同軸連接器規格尺寸的基礎知識。

sma連接器，屬于射頻連接器的一種，主要適用于頻率范圍直流至26.5GHz的微波領域。它的應用范圍較廣，像電信通訊、網絡、無線通訊以及檢測和測量都會適用到sma連接器，它具有頻帶寬、性能優、高可靠、壽命長的特點。

至于深圳仁昊偉業科技有限公司射頻同軸連接器規格尺寸，主要在下述內容中進行展示，比較全面，涉及到溫度范圍、振動、頻率范圍、工作電壓、耐壓、接觸電阻、內外導體、絕緣電阻、插入損耗、電壓駐波比、直式、軟電纜、半剛電纜、彎式、軟電纜、半剛電纜、耐用性等內容。

溫度范圍：Temp.range -65～+165°C (PE Cable -40～+85°C)

振 動：Vibration MIL-STD-202,Method 213

頻率范圍：Frequency Range DC～26.6GHz(半剛電纜 0～26.5GHz)

工作電壓：Working Voltage 335V max (有效值)

耐 壓：Withstand Voltage 1000V rms (海平面最小值)

接觸電阻：Contact resistance

內導體之間：Center Contact ≤ 3 mΩ

外導體之間：Outer Contact ≤ 2 mΩ

絕緣電阻：Insulation resistance ≥ 5000 MΩ

插入損耗：Insertion loss ≤0.15 dB/6GHz

電壓駐波比： VSWR

直式:Straight

軟電纜 ≤1.10+0.002f

半剛電纜 ≤1.05+0.001f

彎式 Right angle

軟電纜 ≤1.20+0.003f

半剛電纜 ≤1.10+0.001f

耐用性：Durability(mating) ≥500次(cycles)

閱讀完上文之后，您對于深圳仁昊偉業科技有限公司防水型sma規格尺寸應該已經清楚了，如果您有更多關于sma射頻同軸連接器的問題，可以在我們的郵箱中進行提問，到時候會由公司技術人員向您解答。當然，如果您有sma射頻同軸連接器采購方面的需求，也可以去深圳仁昊偉業科技有限公司sma防水連接器頻道查看一下我們的產品詳情，http://www.kataqita.cn/products/rf-connector/sma-connector/。

本文來源：http://www.kataqita.cn/jishuwendang/2618/

防水的n型連接器規格及廠家知識分享

/0 評論/分類： /作者：

射頻產品包含了很多系列，其中N型系列屬于比較熱門的一個系列。N型連接器廣泛應用于各個領域，但是真正深入了解此款產品的人卻不多，下面深圳仁昊偉業科技電子有限公司將為您講解一下射頻同軸n型連接器插座的相關知識，讓您知道射頻同軸n型連接器插座是什么樣子的，有什么性能，以及相關廠家、規格的信息。

第一、什么是射頻同軸n型連接器?

1、N系列產品是一種具有螺紋連接機構的中小功率連接器。適用于微波設備和數字通信系統的射頻回路中連接射頻電纜或微帶線。能與國際上NG型同類產品進行互換。按特征性阻抗分50Ω和75Ω。它具有頻帶寬、性能優、高可靠、壽命長的特點。

2、連接器，即CONNECTOR。國內亦稱作接插件、插頭和插座。一般是指電器連接器。即連接兩個有源器件的器件，傳輸電流或信號。

第二、射頻同軸n型連接器插座性能是什么樣的，有什么性能以及相關規格?

主要技術特性 TECHNICAL CHARACTERISTICS

溫度范圍 Temp.range -65～ 165°C (PE Cable)

振 動 Vibration MIL-STD-202, Method 213

特性阻抗 Impedance 50Ω

頻率范圍 Frequency Range DC～11GHz

工作電壓 Working Voltage 1000V max (有效值)

耐 壓 Withstand Voltage 2500V rms (海平面最小值)

接觸電阻 Contact resistance

內導體之間 Center Contact ≤ 1 mΩ

外導體之間 Outer Contact ≤ 1 mΩ

絕緣電阻 Insulation resistance ≥ 5000 MΩ

電壓駐波比 VSWR 直式 Straight ≤ 1.15

彎式 Right angle ≤ 1.25

耐用性 Durability(mating) ≥500次(cycles)

第三、生產射頻同軸n型連接器的廠家仁昊怎么樣?

深圳仁昊偉業科技電子有限公司是一家專門生產射頻同軸連接器產品的企業，成立于2005年，有著十三年的生產經驗，在射頻連接器制造圈中口碑良好，并且所有n型連接器插座都是根據ROHS 和 REACH標準的要求進行生產，產品均通過了ISO9001質量體系認證，客戶可以放心購買。

第四、德索制造的n型連接器產品都有哪些?

德索的n型連接器產品類型較多，除了n型連接器系列以外，還有n型轉接頭系列。

閱讀完上文之后，您應該已經知道什么是射頻同軸n型連接器，并且對射頻同軸n型連接器的性能、規格也有了一定的了解，如果您有射頻同軸n型連接器插座的采購及定制需求，可以撥打深圳仁昊偉業科技電子有限公司的電話 0769-81100186進行詳談。

深圳仁昊偉業科技電子有限公司(RENHOTEC)自成立以來，一直堅持專業化的原則，全力為客戶提供更高品質的產品和更有競爭力的價格。公司擁有專業化的金屬和塑料模具的開發和設計、精密高速沖壓成型、精密壓鑄成型、鋅合金鋁合金壓鑄及精密塑膠注射成型生產能力;以及經驗豐富的自動化裝配技術研發和管理團隊的支持。

本文來源：http://www.kataqita.cn/jishuwendang/2600/

百科講壇：n型連接器概念及相關產品介紹

/0 評論/分類： /作者：

何為N型射頻同軸連接器，您對于n系列射頻同軸連接器知識了解多少，n型射頻同軸連接器屬于rf射頻同軸連接器中的一種，下面深圳市仁昊偉業科技電子有限公司將為您講解一下n系列射頻同軸連接器的相關知識，希望對你有所幫助。

根據百度百科的定義，N系列射頻同軸連接器是按照MIL-C-39012標準研制生產的螺紋連接機構的中小功率射頻同軸連接器，特征阻抗有50Ω和75Ω，頻率范圍0~11GHz，具有抗振性強、可靠性高、機械電氣性能優越等特點，廣泛應用于雷達、廣播、通訊等無線設備的場合。

N系列射頻同軸連接器簡介

N 系列射頻同軸連接器 SERIES RF COAXIAL CONNECTORS

N系列產品是一種螺紋連接的中功率連接器，它具有可靠性高，抗振性強、機械和電氣性能優良等特點，廣泛用于振動和環境惡劣條件下的無線電設備和儀器及地面發射系統連接射頻同軸電纜。

Power person who join in the what series of N products join by one whorl, it has the characteristic of reliable and strong ant-vibration nature, machinery and electric performance finely. It is used in vibration and environment abominable radio equipment of terms and instrument and ground launch system join the coaxial cable of the radio frequency extensively.

主要技術特性 TECHNICAL CHARACTERISTICS

溫度范圍 Temp.range -65～+165°C (PE Cable)

振 動 Vibration MIL-STD-202, Method 213

特性阻抗 Impedance 50Ω

頻率范圍 Frequency Range DC～11GHz

工作電壓 Working Voltage 1000V max (有效值)

耐 壓 Withstand Voltage 2500V rms (海平面最小值)

接觸電阻 Contact resistance

內導體之間 Center Contact ≤ 1 mΩ

外導體之間 Outer Contact ≤ 1 mΩ

絕緣電阻 Insulation resistance ≥ 5000 MΩ

電壓駐波比 VSWR 直式 Straight ≤ 1.15

彎式 Right angle ≤ 1.25

耐用性 Durability(mating) ≥500次(cycles)

材料與涂覆 MATERIAL PLATING

殼體 shell 黃銅 brass 鍍亮鎳 nickel plated

插針 contact pin 黃銅 brass 鍍硬金 gold plated

彈性接觸件elastic contact鈹青銅 beryllium 鍍硬金 gold plated

插孔 socket 鈹青銅或錫青銅beryllium or tin brass 鍍硬金 gold plated

絕緣體 insulator 聚四氟乙烯 PTFE

壓接套 crimp ferrule 銅合金 copper alloy 鍍鎳或鍍金 nickel or gold plated

o型密封件o-ring sealing 硅橡膠 6146 silastic

適用技術標準 APPLICABLE STANDARD

MIL-C-39012;

CECC 22210;

IEC 60169-16

深圳市仁昊偉業科技電子有限公司(RENHOTEC)自成立以來，一直堅持專業化的原則，全力為客戶提供更高品質的產品和更有競爭力的價格。公司擁有專業化的金屬和塑料模具的開發和設計、精密高速沖壓成型、精密壓鑄成型、鋅合金鋁合金壓鑄及精密塑膠注射成型生產能力;以及經驗豐富的自動化裝配技術研發和管理團隊的支持。

本文來源：http://www.kataqita.cn/jishuwendang/2594/

工程師淺談微型電子連接器的發展之路

/0 評論/分類： /作者：

微型電子連接器的發展目前是一個怎樣的趨勢您可知道，所謂微型，顧名思義就是體積上較小的意思，下面深圳仁昊偉業科技有限公司就來為您介紹一下微型電子連接器的發展何去何從，讓您清楚知道微型電子連接器的發展趨勢。

深圳仁昊偉業科技有限公司的工程師指出，由于智能電話和其它消費設備的尺寸不斷縮小，設計工程師面對要最大化PCB空間和功率效率的壓力也越來越大。這些設備的新特性增加了所需信號的數量并提高了信號性能的質量。領先的連接器制造商必須具備創造力，提供創新的技術和產品，以便在更小的PC日占位面積上增強電氣和機械性能。

今天，OEM市場上的3G/4G智能電話需要比以前更小的連接器，而這種趨勢將會一直延續。設計工程師現在已有可用的連接器，不但具有很低的側高((H=0.70mm),極淺的深度(W=2.60mm)以及非常細微的0.40mm間距;而且還帶有獨特設計的在塑料座下的安裝釘，以便實現封裝面積最小化和設計靈活性最大化。例如，40路超低側高(H=0.70mm)微型板對板連接器僅僅占用小于28mm的PCB面積。

為解決其它有關PCB組件太“嘈雜”和引起的信號完整性問題或干擾，某些微型板對板連接器提供外接金屬屏蔽以提高性能。設計工程師考慮到電子器件在高振動應用環境工作，可以利用微細間距的微型板對板連接器，以達到非常高的保持力或提供能夠通過跌落試驗的永久插配解決方法。

PC日板的成本大約為每毫米0.015美分，這些微小型連接器在多種連接方面為設計人員提供了有力的支持，包括將LCD顯示屏、鍵盤、薄膜開關、A/V或RF板、調制解調器，或GPS卡連接至主PCB。而且，由于市場持續增長，世界領先的連接器供應商必將繼續突破技術極限，提供具有價格競爭力的最佳解決方案。

讀完上文之后，您對于“微型電子連接器的發展之路”應該有一個基本認識了，更多關于電子連接器微型產品技術方面的內容，我們的電子工程師會持續在官網上進行更新分享，感興趣的用戶可以常來查閱。深圳仁昊偉業科技有限公司是一家專業的電子連接器生產廠商，從初期時主打射頻連接器相關產品，到如今慢慢拓展為連接器全品類的制造的趨勢，相信我們會迎來更好的明天。
