bnc接頭是射頻同軸連接器中的一個小類別，如果您經常采購射頻連接器相關的產品，對它一定不會覺得陌生。bnc接頭在仁昊偉業每個月有著較高的出貨量，因為質量可靠，深受用戶的信任。不過我們的工程師，在與客戶溝通的過程中，發現還是有不少客戶不知道bnc接頭怎么選擇，下面仁昊偉業科技連接器工程師就來為您科普一下BNC接頭怎么選擇才是正確的。

對于電子連接器的選擇以下幾點都要考慮清楚：

1、 明確自己的用途、規格、性能需求。

2、 根據使用環境考慮電流大小、耐溫、耐寒、振動等因素

3、 空間、形狀也很重要，它通常會控制所用的連接器產品類型

4、 插拔力等機械性能可以讓廠家提供檢測報告

5、 價格最后考慮，千萬要注意廉價的連接器，后期引發的風險是巨大的，時間和精力都交代在后期返工的話就得不償失了。

“BNC接頭怎么選擇才是正確的”這篇文章由仁昊小編為您整理，僅供本站用戶免費查閱，請勿轉載其他商業用途，謝謝配合。

無意中看到一篇關于bnc連接器的專業文章，內容非常有料，這樣一篇文章仁昊小編覺得有必要轉載一下，讓更多的用戶讀到。相信您能讀完后，會對bnc連接器有一個更深的認識，下面就一起來讀讀這篇文章吧。在讀之前，順便插播一條廣告，如需采購bnc連接器相關產品，撥打我們的熱線電話400-6263-698，專業工程師輔助您的bnc采購工作順利進行。

由于SDI 的高清晰度、傳輸實時性等優勢，最初應用于專業視頻廣播領域，近年來正越來越多的被安防領域所采用。但由于SDI 的數據傳輸數據率高，存儲數據量大等特性，對部分原來采用IP 網絡高清監控方案的安防從業者而言，在設計、應用等方面還存在一定的難度。為了幫助讀者更全面地了解和設計SDI，本文介紹了如何選擇適當的SDI 信號鏈器件，如何設計高性能的SDI 信號鏈，介紹了均衡器、電纜驅動器、重定時器的基本工作原理，PCB 布板和電源設計的建議以及TI 在SDI 領域的具體方案。

1. SDI 簡介

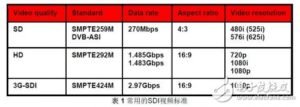

SDI，串行數字接口，是用來傳輸標清、高清、3G 高清等無壓縮數字視頻信號的一個標準，當前最流行的SDI視頻格式如表1所示。由于SDI具有高清特性，時延小，還可以重復利用已布網的模擬視頻電纜等優勢，正逐漸地被安防、監控等領域廣泛采用。目前市面上SDI相關設備主要是SDI延長器、分配器、矩陣、多畫面分割、編解碼器、SDI光端機、DVR等。

在圖像清晰度上SDI有無可比擬的優勢

高清不僅僅意味著高的分辨率，還必須在超寬動態、白平衡、信噪比、亮度、對比度、銳利度等方面有優秀的表現。IP網絡監控視頻由于經過編碼壓縮，在上述圖像質量、圖像細節等方面都遠不及無壓縮的SDI.

SDI傳輸實時性強

SDI信號的傳輸不經過壓縮環節，沒有處理時延;不經過IP網絡，不受網絡時延的影響。

從模擬監控系統升級至SDI可以重復利用已有的布線系統

SDI也是采用同軸75歐姆的電纜和BNC接口，可以方便快捷的從傳統的模擬監控系統升級至SDI，而無需像IP網絡那樣須重新布置網絡，這種特性在模擬監控系統的升級改造中具有巨大的優勢，因為施工改造IP網絡對很多建筑而言是不允許的。

另一方面，SDI也有缺點，比如現階段成本較高，數據存儲量大，遠距離傳輸設計難度較大等，但隨著SDI被市場逐漸地廣泛采用，上述缺點都會逐漸弱化。

2. SDI 器件的工作原理及TI 相關產品簡介

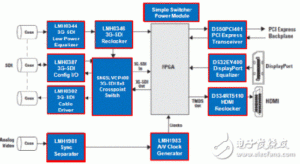

圖1 是一個典型的SDI 輸入、輸出和處理的應用框圖，TI 能夠提供相應的全套SDI 傳輸方案，它們分別是均衡器、線纜驅動器、重定時器、交叉開關矩陣、視頻時鐘、顯示驅動、存儲驅動和電源。

2.1均衡器

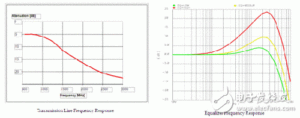

信號的高頻成分經過PCB 走線或者電纜傳輸后相對于信號的低頻成分會被衰減得更多，此現象被稱為趨膚效應，它會破壞高速信號的信號完整性，使其眼圖關閉并增加信號抖動。為了補償趨膚效應，人們發明了均衡器、預加重器、去加重器來補償傳輸線頻率響應的不平坦性。圖2 是一種傳輸線和均衡器的頻率響應圖，傳輸線模型在高頻處會衰減得更多而均衡器在高頻處有更高增益，將均衡器的高頻增益設置成適當的值，傳輸線和均衡器串聯后會形成在全頻帶內大致平坦的頻率響應。

通常預加重器和去加重器用在高速數字信號傳輸的發射端，均衡器用在接收端，但在SDI 鏈路中只在接收端采用均衡器，且一般是自適應均衡器，而在發射端不采用預加重或去加重，因為SDI 設備間可能通過用戶定義的任意長度的同軸電纜來連接，任意一個固定的均衡或者預/去加重值都無法靈活地滿足各種電纜長度，且業內還沒有自適應的預加重器和去加重器。另外，SDI 設備必須即插即用，不允許客戶在應用現場手動設置合適的均衡值來得到最佳的電纜傳輸特性。 因此只有自適應均衡器是理想方案，自適應均衡器可以自動檢測信號質量而相應的設置最佳的均衡值而得到最佳的傳輸通道頻率響應。

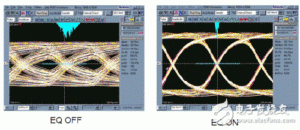

圖3 是均衡器的使用效果圖，可以看出高速SDI 信號經過一段電纜或者PCB 走線后眼圖和抖動性能被均衡器顯著改善。

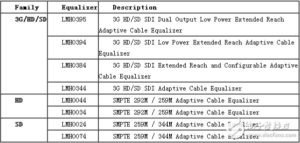

TI 提供支持SD、HD、3G SDI 全系列的均衡器，如表2 所示。

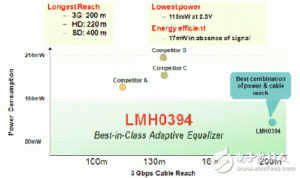

其中LMH0394 是一款極高性能的均衡器，它的競爭性分析如圖4 所示，傳輸距離很長且功耗很低。

2.2重定時器

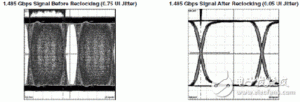

SDI 重定時器是用來自動檢測輸入信號類型，調整自身的PLL和CDR電路而恢復和整形出低抖動的時鐘，再重新定時發送出接收到的SDI信號，以降低SDI信號的抖動。雖然均衡器也可以降低SDI信號的抖動，但它和重定時器是兩種完全不同的器件，兩者不可相互替代。均衡器的作用是通過增加高頻增益使傳輸通道頻率響應趨于平坦來改善眼圖和信號抖動，而重定時器則是通過PLL和CDR來抑制和降低累加噪聲。如果SDI傳輸通道很長或者傳輸過程中被其他噪聲和干擾惡化，僅有均衡器還不足以改善信號的質量，此時在均衡器輸出端再串接一個重定時器是一個理想的提高SDI信號質量的方案。圖5描述了重定時器的去抖效果，可見眼圖和抖動被明顯改善。

TI 重定時器產品系列如表3 所示。

2.3線纜驅動器

SDI 線纜驅動器用來加強對線纜的驅動能力，提供標準的800mV 峰峰值輸出電壓擺幅，沒有預加重和去加重功能。TI 的線纜驅動器系列如表4 所示。

文末，想提醒一下廣大客戶，在采購bnc連接器的時候，一定要選擇正規的連接器廠家合作，這樣才可以保證產品的質量。仁昊偉業科技有著十四年的bnc接頭連接器生產經驗，產品均通過ISO認證，并且承諾用戶朋友一年質保，值得您的信賴。

本文來源：http://www.kataqita.cn/bncask/9162/

談起bnc接口，大家應該不會陌生，但若是問您bnc接口是不是sdi接口，這個時候很多用戶應該是處于懵逼狀態的。那么到底bnc接口到底是不是sdi接口呢，下面仁昊特邀射頻工程師來為您詳細回答下bnc接口是不是sdi接口的問題，希望我們的講解對您有所幫助。

1、bnc只是接口方式，SDI是傳輸協議

2、SDI傳輸通常使用bnc接口

3、bnc接口同樣多用于模擬傳輸

4、SDI接口是串行數字接口(serial digital interface)的首字母縮寫。 串行接口是把數據字的各個比特以及相應的數據通過單一通道順序傳送的接口。由于串行數字信號的數據率很高，在傳送前必須經過處理。

5、BNC接頭，是一種用于同軸電纜的連接器，全稱是Bayonet Nut Connector(卡扣配合型連接器，這個名稱形象地描述了這種接頭外形)，又稱為British Naval Connector。

關于bnc接口是不是sdi接口的問題就介紹到這了，更多與bnc接口相關的問題，我們的工程師會陸續整理發布在官網，感興趣的用戶到時候可以前往查閱。仁昊是一家專業的bnc射頻連接器制造商，至今已有十四年的射頻同軸連接器生產經驗，我們所生產的每一款bnc接口產品均通過ISO認證，符合行業標準，質量可靠，歡迎廣大客戶前來采購。
